4 porty PoE/PoE+ Szybki Ethernet Przemysłowy Przełącznik Włóknowy
Dane techniczne przełącznika Ethernet
|
Nazwa produktu
|
10/100Mbps Przemysłowy przełącznik światłowodowy PoE ((1F+4TP)
|
|
Model nr.
|
IM-FP144FE
|
|
Port
|
1x100M włókna SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
4x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
Blok końcowy zasilania 1x6-PIN
|
|
Protokół
|
IEEE 802.3 ((10Baza-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 przy 30W ((PoE+)
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Szerokość pasma systemu: 1 Gbps (nieprzepływ ruchu)
Stawka przekształcenia: mmps
MAC: 4K
Wielkość bufora pakietów: 1,75 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światło LED
|
Elektryczność, włókna, sieć, PoE
PWR: Moc
Włókno: FX1
Włączone: nadawanie jest normalne
Wyłączony: transmisja NIE jest prawidłowa (odłączony lub wadliwy moduł optyczny)
Miedziana pomarańczowa: wskaźnik PoE
PoE działa
Wyłączony: PoE nie działa lub jest to urządzenie Non-PoE
Zielona miedź: wskaźnik prędkości
Włączone: prędkość transmisji 1000 Mbps
Blinking: w transmisji
Wyłączone: odłączone lub prędkość pracy wynosi 10/100Mbps
|
|
Zużycie energii
|
Całkowite obciążenie bez PoE≤5W
|
|
Zasilanie
|
napięcie wejściowe zasilania PoE: 48V (maksymalnie 52V)
Jednorazowe źródło zasilania PoE moc wyjściowa: 30W (port 1~4)
Całkowity budżet: 120 W
napięcie wyjściowe PoE: 48V
Połączenie odwrotne: wsparcie
|
|
PoE Wiring
|
1/2 (V+), 3/6 (V-)
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 114*93*35 mm

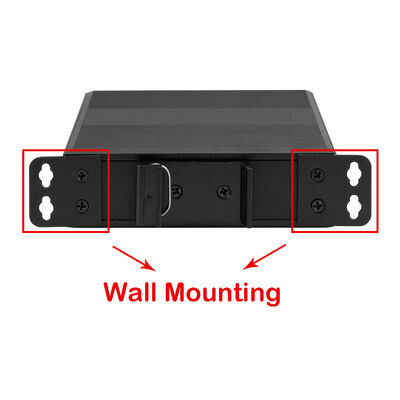

Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,35 kg/0,45 kg (netto/brutto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
Wprowadzenie do 4 Port PoE Switch
Kiedy jedno połączenie włóknowe potrzebuje zasilania wielu urządzeń
IM-FP144FE został zbudowany dla bardzo powszechnej rzeczywistości przemysłowej:
Nie potrzebujesz dużego przełącznika, wystarczy kilka urządzeń PoE pracujących niezawodnie na krawędzi, wszystkie połączone z pojedynczym łączem światłowodowym.
Z czterema portami PoE Fast Ethernet i jednym interfejsem światłowodowym, ten kompaktowy przełącznik przemysłowy działa jako lokalny węzeł zasilania i łączności.siedząc dokładnie tam, gdzie są zainstalowane urządzenia nie w klimatyzowanym pokoju serwerowym.
Cztery urządzenia, jedna skrzynia, konfiguracja zerowa
W rzeczywistych misjach inżynierowie terenowi często mają do czynienia z tymi samymi ograniczeniami:
Ograniczona powierzchnia szaf
Brak wygodnych gniazdek AC
Surowe warunki elektryczne i środowiskowe
IM-FP144FE odpowiada na to prostą formułą:
4 × porty PoE IEEE 802.3af (15,4 W na port)
1 × 100 Mbps łączność wzrostowa światłowodowa SFP
Bez zarządzania, bez konfiguracji, bez krzywej uczenia się
Kamery, bezprzewodowe punkty dostępu lub czujniki PoE są zasilane natychmiast przez kable Ethernet, podczas gdy włókno przenosi dane bezpiecznie na duże odległości.
Najpierw włókno, potem miedź
Miedziany Ethernet jest świetny lokalnie, ale okropny na odległość.
Ten przełącznik utrzymuje miedź tam, gdzie ma sens (ostatnie 100 metrów) i przekazuje wszystko inne do włókna.
Port SFP obsługuje transmisję na duże odległości do 120 km, umożliwiając IM-FP144FE:
Usiądź blisko sprzętu
Unikaj zakłóceń elektromagnetycznych
Ominąć zagrożenia uziemieniem i błyskawicami, które występują na terenach zewnętrznych i przemysłowych
Jest czystym, niezawodnym pomostem pomiędzy bałaganem i scentralizowaną siecią sterowania.
Zbudowany tak, by być zignorowanym (w dobrym sensie)
Po zainstalowaniu urządzenie ma zniknąć w tle.
Zakres pracy od -40 do 75°C
Obudowa metalowa IP40
Ochrona przed ESD, przepływami i hałasem elektrycznym
Certyfikat dla środowisk transportowych i kolejowych (EN 50121-4)
Bez wentylatorów, bez aktualizacji oprogramowania, bez zdalnego dostępu.
To tylko ciągła operacja.
Dlaczego niezarządzanie jest tutaj właściwym wyborem
W przypadku małych klastrów PoE zarządzanie często dodaje ryzyka zamiast wartości.
IM-FP144FE celowo unika:
Błędy konfiguracji
Problemy ze zgodnością oprogramowania
Wymogi dotyczące szkolenia
Dzięki temu jest on szczególnie atrakcyjny w przypadku wielkoskalowych wdrożeń, w których dziesiątki lub setki identycznych jednostek muszą zachowywać się przewidywalnie w terenie.
Typowe scenariusze rozmieszczenia
1. Kompaktne klastry monitoringu
Włącz i podłącz do czterech kamer IP w warsztatach, strefach fabrycznych lub obszarach obwodnych, wszystkie przesyłając wideo z powrotem za pomocą jednego łącza światłowodowego.
2Agregacja czujników przemysłowych
Zbierz dane z wielu czujników PoE lub urządzeń monitorujących w jednym miejscu, a następnie przesyłaj wszystko w górnym rzędzie do platform SCADA lub monitorowania.
3. Instalacje przy drodze i przy torach
W systemach ruchu drogowego i infrastrukturze kolejowej, jedna jednostka może zasilać kilka urządzeń monitorujących wewnątrz szafki, podczas gdy światłowłókno obsługuje komunikację dalekobieżną z centrami sterowania.
4Użytkownictwo i zdalne obiekty
Używane w podstawach, stacjach pompowych lub zakładach oczyszczania, gdzie tolerancja środowiskowa i wytrzymałość elektryczna mają większe znaczenie niż zaawansowane funkcje przełączania.
5. Nieprzyjemne miejsca przemysłowe
Środowiska górnicze, petrochemiczne i metalurgiczne korzystają z komory odpornej na pył i stabilnej dostawy PoE bez dodatkowego okablowania zasilania.
Co z tego wyniknie?
IM-FP144FE nie ma na celu skalowania przepustowości ani zarządzania przepływami ruchu.
Chodzi o czyste zasilanie wielu urządzeń i przenoszenie ich danych z trudnych środowisk - niezawodnie, prosto i przez lata.
Rysunek mechaniczny
- 1pc przełącznik
- 1pc podręcznik obsługi
Uwaga
Akcesoria ((DIN koło szynowe, moduł optyczny, zasilanie, patchcord, kabel sieciowy itp.) nie są włączone do opakowania, proszę przygotować je samodzielnie lub kupić cały zestaw od nas
Informacje o pudełku przewozowym
Rozmiar produktu: 11,4*9,3*3,5 cm
Wnętrze pudełka: 23*16,5*5,8cm
Masa produktu: 0,35 kg
Waga opakowania: 0,45 kg
Wielkość skrzynki głównej: 67*33*47cm
Ilość opakowania: 40 sztuk
Waga opakowania: 20 kg
Akcesoria
|
Moduł optyczny przemysłowy
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Zasilanie przemysłowe DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V do DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V do DC24V1A, -30°C/70°C
|
Częste pytania
1Na jakim chipie jest oparty?
Olycom: Realtek
2Mogę to dostosować?
- Tak.
Wspieramy usługi OEM, takie jak logo, nazwa modelu, etykieta, maski PVC i części produktu ((zestaw montażowy, blok końcowy zasilania itp.)
3Mogę mieć własną skrzynkę?
Tak, standardowe pudełko nie ma chińskich liter ani logo.
W porządku jest dostosować własną wersję, na przykład umieścić logo, nazwę modelu lub hasła.
