Olycom Mini Rugged Fast Ethernet PoE/PoE+ Fiber Switch
Specyfikacja
|
Nazwa produktu
|
10/100Mbps Przemysłowy przełącznik światłowodowy PoE ((1F+2TP)
|
|
Model nr.
|
IM-FP122FE
|
|
Port
|
1x100M włókna SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
2x10/100M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)

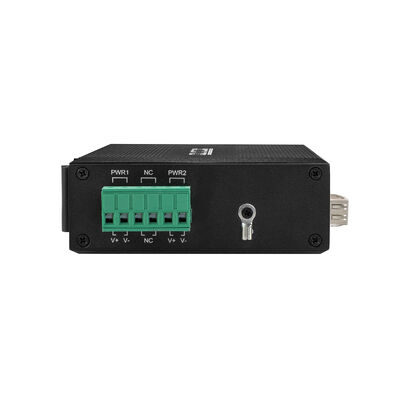

Blok końcowy zasilania 1x6-PIN
|
|
Protokół
|
IEEE 802.3 ((10Baza-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 przy 30W ((PoE+)
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Szerokość pasma systemu: 0,6 Gbps (nieprzepływ ruchu)
Prędkość przekazywania: 0,4464Mmps
MAC: 4K
Wielkość bufora pakietów: 1,75 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światło LED
|
Elektryczność, włókna, sieć, PoE
PWR: Moc
Włókno: FX1
Włączone: nadawanie jest normalne
Wyłączony: transmisja NIE jest prawidłowa (odłączony lub wadliwy moduł optyczny)
Miedziana pomarańczowa: wskaźnik PoE
PoE działa
Wyłączony: PoE nie działa lub jest to urządzenie Non-PoE
Zielona miedź: wskaźnik prędkości
Włączony: prędkość transmisji 100 Mbps
Blinking: w transmisji
Wyłączone: odłączone lub prędkość pracy wynosi 10 Mbps
|
|
Zużycie energii
|
Całkowite obciążenie bez PoE≤5W
|
|
Zasilanie
|
napięcie wejściowe zasilania PoE: 48V (maksymalnie 52V)
Jednorazowe źródło zasilania PoE moc wyjściowa: 30W (port 1~2)
Całkowity budżet: 60 W
napięcie wyjściowe PoE: 48V
Połączenie odwrotne: wsparcie
|
|
PoE Wiring
|
1/2 (V+), 3/6 (V-)
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 114*93*35 mm

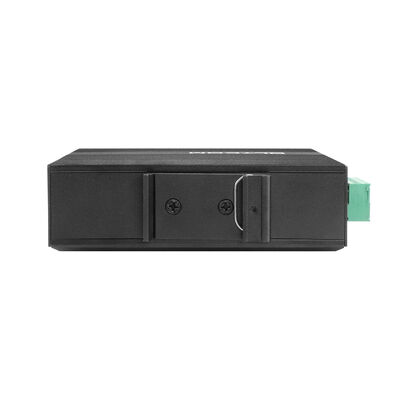

Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,35 kg/0,45 kg (netto/brutto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
1- Co to jest? - Mały przełącznik PoE, który rozwiązuje bardzo specyficzny problem przemysłowy
Olycom IM-FP122FE nie próbuje być rodzeniem sieci lub przełącznikiem o dużej funkcjonalności.
Istnieje dla jednego wyraźnego zadania:
Wyposaż kilka urządzeń polowych i przesyłaj ich dane daleko przez światłowłókno niezawodnie i bez konfiguracji.
Z dwoma portami PoE Fast Ethernet i jednym łączeniem światłowodowym, ten urządzenie znajduje się na skraju sieci przemysłowej:
w pobocznej szafce, obok maszyny, na słupie lub w skrzynce sterującej, gdzie przestrzeń, moc i niezawodność są ważniejsze niż fantazyjne funkcje.
Bez zarządzania, bez konfiguracji, po prostu podłącz się, włącz i odejdź.
2Dlaczego ten projekt ma sens?
PoE, gdzie moc to twardy światło.
Miedziane kable zatrzymują się na 100 metrów.
Włókna nie.
Port SFP o prędkości 100 Mbps, obsługujący odległości do 120 km, umożliwia temu małemu przełącznikowi:
Siadaj obok urządzeń polowych
Wysyłaj dane bezpośrednio z powrotem do zdalnej komory sterowania
Bezpiecznie przechodzić przez trudne, hałaśliwe lub błyskawiczne środowiska
W praktyce sprawia to, że IM-FP122FE zachowuje się jak węzeł pola zasilany PoE z mózgem światłowodowym.
3Zbudowany dla brudnych, gorących, hałaśliwych miejsc.
Ten przełącznik zakłada, że będzie mieszkał w nieprzyjemnym miejscu.
Zakres pracy od -40 do 75°C
Obudowa metalowa IP40
Odporność na ESD, przepływ i hałas elektryczny (poziom 3 EMS)
Zgodny z normą ruchu kolejowego (EN 50121-4)
Po zainstalowaniu, jest przeznaczony do pozostawania tam przez lata bez uwagi.
4Żadnego zarządzania.
Nie ma interfejsu użytkownika, nie ma interfejsu użytkownika, nie ma VLAN.
To nie ograniczenie, to filozofia projektowania.
Brak błędów konfiguracji
Brak problemów ze zgodnością oprogramowania.
Brak kosztów utrzymania
W przypadku małych wdrożeń PoE prostota często równa się większej niezawodności.
5W miejscach, w których jest powszechnie stosowany
Kompaktne punkty nadzoru przemysłowego
Idealne dla miejsc, które potrzebują tylko jednej lub dwóch kamer, takich jak:
Zakątki fabryczne
Małe warsztaty
Bramy wejściowe lub obwody
PoE zasila kamerę, światło wysyła wideo z powrotem.
6. Szafki przy drodze i kolei
W środowisku ruchu drogowego i kolejowym przestrzeń jest ograniczona, a warunki są trudne.
IM-FP122FE łatwo mieści się w kompaktowych szafkach, zasila urządzenia monitorujące za pośrednictwem PoE i wysyła dane przez światłowłókno dalekobieżne do scentralizowanych systemów.
7. Użytkownictwo i zdalne monitorowanie
W podstawach, oczyszczalniach wody lub stacjach pompowych:
Czujniki pola łączą się przez RJ45
PoE eliminuje lokalne adaptery zasilania
Włókno zapewnia stabilną, bez zakłóceń transmisję
To proste, ale bardzo niezawodne rozwiązanie.
8. Zoni przemysłowe trudne
Miejsca wydobywcze, petrochemiczne i metalurgiczne korzystają z:
Obudowa odporna na kurz
Tolerancja szumu elektrycznego
9. Działanie w szerokiej temperaturze
Utrzymuje urządzenia PoE o niskim zużyciu energii w trybie online, gdy sprzęt konsumencki szybko się zawiedzie.
Rozszerzenie PoE poza granice miedzi
Gdy urządzenia PoE muszą być rozmieszczone daleko poza 100 metrów, ten przełącznik działa jak czysty most:
Miedź + PoE po stronie urządzenia
Włókno na stronie kręgosłupa
Bez przeprojektowania, bez dodatkowych konwerterów.
W skrócie
IM-FP122FE to nie funkcje.
Chodzi o wykonywanie jednej pracy niezwykle dobrze:
Wyposażamy niewielką liczbę urządzeń przemysłowych i bezpiecznie przenosimy ich dane przez długodystansowe światłowody przez cały dzień, każdego dnia.
Wymiar
-
1pc przełącznik
-
1pc podręcznik obsługi
Uwaga
Akcesoria ((DIN koło szynowe, moduł optyczny, zasilanie, patchcord, kabel sieciowy itp.) nie są włączone do opakowania, proszę przygotować je samodzielnie lub kupić cały zestaw od nas
Informacje o pudełku przewozowym
Rozmiar produktu: 11,4*9,3*3,5 cm
Wnętrze pudełka: 23*16,5*5,8cm
Masa produktu: 0,35 kg
Waga opakowania: 0,45 kg
Wielkość skrzynki głównej: 67*33*47cm
Ilość opakowania: 40 sztuk
Waga opakowania: 20 kg
Akcesoria
|
Moduł optyczny przemysłowy
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Zasilanie przemysłowe DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V do DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V do DC24V1A, -30°C/70°C
|
