4-portowy przemysłowy przełącznik PoE Fast Ethernet 10/100Mbps niezarządzany, montowany na szynie DIN, bez wentylatora

Pozycjonowanie w sieci przemysłowej

IM-FP244FE został zaprojektowany jako kompaktowy węzeł dostępowy PoE z odpornością na poziomie światłowodowym.

Znajduje się na brzegu sieci przemysłowej, blisko urządzeń terenowych, jednocześnie utrzymując niezawodne ścieżki połączeń nadrzędnych do szkieletu sieci poprzez podwójne połączenia światłowodowe.

Przełącznik nie jest przeznaczony do zarządzania politykami ruchu ani logiką topologii.

Jego rola jest czysto fizyczna i elektryczna:

Agregacja urządzeń terenowych

Zasilanie przez Ethernet

Przesyłanie danych w górę przez redundantne ścieżki światłowodowe

Czyni go to elementem budulcowym dla sieci, w których dostępność jest ważniejsza niż konfigurowalność.

Dlaczego podwójny światłowód ma tu znaczenie

W przeciwieństwie do przemysłowych przełączników jednowłóknowych, IM-FP244FE zapewnia dwa niezależne porty SFP Fast Ethernet.

Porty te są powszechnie używane na trzy sposoby:

Podstawowe + zapasowe łącza światłowodowe

Jedno włókno działa jako główne połączenie nadrzędne, drugie jako ścieżka zapasowa.

Agregacja dwukierunkowa

Jedno włókno łączy się w górę, drugie w dół, tworząc topologię liniową lub segmentową.

Redundancja ścieżki fizycznej

Trasy światłowodowe podążają różnymi kanałami lub kierunkami, aby zmniejszyć wpływ uszkodzenia kabla.

Sam przełącznik nie wykonuje protokołów pierścieniowych ani logiki przełączania awaryjnego.

Redundancja jest osiągana na poziomie fizycznym lub przez urządzenia nadrzędne — dzięki czemu to urządzenie jest proste i przewidywalne.

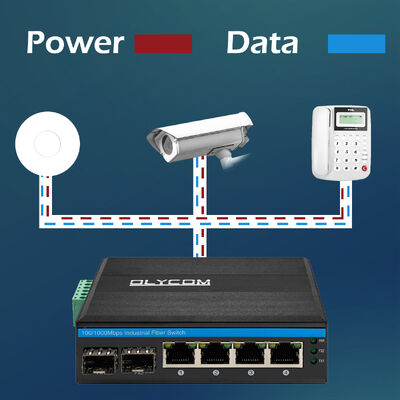

PoE na brzegu sieci terenowej

Cztery porty miedziane zapewniają wyjście PoE IEEE 802.3af, każde zdolne do bezpośredniego zasilania urządzenia terenowego.

Typowe zasilane urządzenia obejmują:

Stałe kamery IP

Kompaktowe punkty dostępu bezprzewodowego

Przemysłowe czujniki z obsługą PoE

Małe terminale monitorujące

Zasilanie i dane są dostarczane przez pojedynczy kabel Ethernet, eliminując:

Lokalne adaptery zasilania

Dodatkowe okablowanie zasilające

Dodatkowe punkty awarii w trudnych warunkach

Jest to szczególnie cenne w szafach zewnętrznych, obudowach przy drogach i rozproszonych obiektach przemysłowych.

Zachowanie ruchu i integralność danych

IM-FP244FE przekazuje ruch za pomocą mechanizmu przechowywania i przekazywania, priorytetyzując stabilność nad optymalizacją opóźnień.

Ramki są w pełni odbierane i weryfikowane przed transmisją, zmniejszając propagację błędów w sieci.

Mechanizmy kontroli przepływu automatycznie regulują ruch w przypadku zatorów, zapobiegając utracie pakietów podczas tymczasowych skoków z kamer lub czujników.

Wewnętrzne buforowanie pozwala przełącznikowi na obsługę jednoczesnego ruchu urządzeń PoE bez niestabilności, nawet gdy przepustowość światłowodu jest ograniczona.

Zbudowany z myślą o naprężeniach elektrycznych i środowiskowych

Platforma sprzętowa jest zaprojektowana do pracy w środowiskach, w których zakłócenia elektryczne i ekstremalne temperatury są normą, a nie wyjątkiem.

Kluczowe cechy konstrukcyjne obejmują:

Metalowa obudowa IP40 zapewniająca odporność na kurz

Przemysłowa odporność na zakłócenia elektromagnetyczne (EMI/EMS)

Stabilna praca w temperaturach od -40°C do +75°C

Wysoka odporność na wilgoć bez kondensacji

Przełącznik pozostaje niezawodny w pobliżu silników, podstacji, systemów kolejowych i ciężkiego sprzętu przemysłowego.

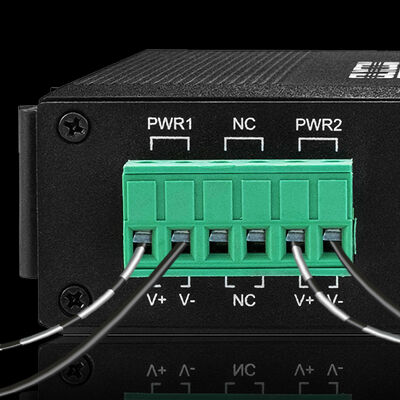

Filozofia zasilania wejściowego

Szeroki zakres napięcia wejściowego DC pozwala przełącznikowi na pracę z:

Przemysłowe magistrale DC

Systemy zasilania awaryjnego z akumulatorów

Źródła zasilania słonecznego lub zdalnego

Ochrona przed odwrotną polaryzacją zmniejsza błędy okablowania podczas instalacji.

Niski pobór mocy w stanie jałowym wspiera konstrukcję bez wentylatora i długą żywotność.

Typowe scenariusze wdrożenia

1. Zredundowane węzły kamer PoE

Używane w parkach przemysłowych, tunelach lub na obrzeżach zakładów, gdzie czas pracy kamer jest krytyczny, a ścieżki światłowodowe muszą być chronione.

2. Rozproszone klastry czujników

Agreguje wiele czujników PoE w obszarach procesowych i przesyła dane w górę przez redundantne łącza światłowodowe.

3. Szafy przy drogach i kolejach

Zapewnia zasilanie i łączność urządzeniom monitorującym i kontrolerom, jednocześnie utrzymując podwójne ścieżki światłowodowe do centrum sterowania.

4. Punkty monitorowania energii i mediów

Instalowane w podstacjach, przepompowniach lub oczyszczalniach ścieków, gdzie dostęp fizyczny jest ograniczony, a przestoje są kosztowne.

5. Trudne tereny przemysłowe

Nadaje się do środowisk górniczych, hutniczych i petrochemicznych, gdzie kurz, wibracje i zakłócenia elektryczne są nieuniknione.

Dlaczego ten model istnieje

IM-FP244FE nie jest uproszczonym przełącznikiem zarządzanym.

Jest to specjalnie zaprojektowane urządzenie brzegowe PoE z fizyczną redundancją.

Wymienia elastyczność konfiguracji na:

Prostotę elektryczną

Przewidywalne zachowanie

Długoterminową stabilność

Dla systemów przemysłowych, które potrzebują PoE na brzegu sieci i odporności światłowodowej w górę — bez złożoności oprogramowania,

IM-FP244FE naturalnie pasuje do projektu.
