24 port 2.5G Smart Manageable PoE Fiber Switch
Specyfikacja
| Nazwa produktu |
24 port 1G 2.5G Przemysłowy przełącznik światłowodowy PoE (12F+12TP) |
| Model nr. |
IM-FP121212GW |
| Port |
12 x 1000Mpbs portów SFP
12 x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
| Standardowy |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| WLAND ID |
4096 |
| Ramka Jumbo |
9.6KB |
| Wielkość tabeli adresów MAC |
8K |
| Poe Standard |
IEEE802.3af, IEEE802.3at |
| Funkcje przełączania |
Tryb przekazywania: przechowywanie i przekazywanie
Przepustowość systemu: 108 Gbps (nieprzepustowość)
Wielkość pamięci DRAM: 128M
Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
ID WLAND: 4096
Rozmiar tabeli adresów MAC: 8K
Jumbo Frame: 9.6KB
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
Odległość transmisji przez port SFP: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Światło LED |
Elektryczność, sieć, światłowody |

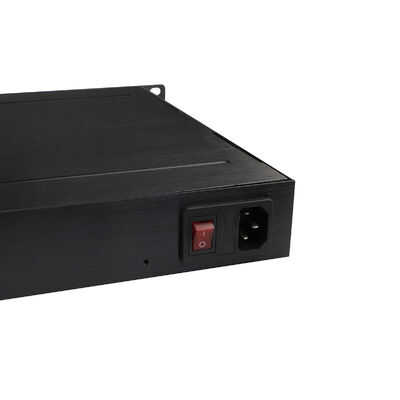

| Zasilanie |
Wpływowe napięcie: AC220V
Wprowadzenie mocy niepolarnej: wsparcie
|
| Środowisko |
Temperatura robocza: -40° ∼75°C
Wilgotność robocza: 5%~95%, nie kondensująca
|
| Certyfikacja |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
| Informacje mechaniczne |
Klasa bezpieczeństwa: IP30
Wymiary: 483 x 294,6 x 44,5 mm
|
| Gwarancja |
Wymiana w ciągu 1 roku; 3 lata naprawy |
Co to jest
IM-FP121212GW to w pełni zarządzany przemysłowy przełącznik PoE Ethernet zaprojektowany do środowisk, w których duża liczba urządzeń zasilanych, połączenia światłowodowe dalekobieżne,i scentralizowane sterowanie muszą współistnieć niezawodnie.
Został zaprojektowany dla sieci przemysłowych, które nie mogą polegać na oddzielnych systemach zasilania, rozproszonych przełącznikach lub częstej ręcznej interwencji.
Urządzenie to łączy w sobie wysoką gęstość dostaw PoE, łączność rdzenia opartą na włóknie i zarządzanie klasą przemysłową w jednej platformie.
Po wdrożeniu staje się stabilnym węzłem infrastrukturalnym, dostarczającym energię, przekazującym dane i egzekwującym zasady sieci przez cały czas.
Co to łączy
Dwanaście portów Gigabit RJ45 zapewnia gęsty dostęp do sprzętu przemysłowego.
Każdy port miedziany automatycznie negocjuje ustawienia prędkości i dupleksu i dostarcza zarówno dane, jak i energię elektryczną za pośrednictwem jednego kabla Ethernet.
Typowe urządzenia podłączone obejmują:
Kamery IP
Punkty dostępu bezprzewodowego
Systemy VoIP i interkom
Terminal przemysłowy z funkcją PoE
Dwanaście portów światłowodowych Gigabit SFP tworzą optyczny kręgosłup sieci.
Porty te obsługują zarówno światło jedno- jak i wielo-przewodnikowe, umożliwiając odległości od krótkich połączeń lokalnych do 100 km.
Umożliwia to umieszczenie przełącznika w centrum dużych obiektów przemysłowych, korytarzy kolejowych, sieci użyteczności publicznej lub instalacji na skalę kampusu.
Jak przekazywana jest władza
Funkcja PoE jest wbudowana bezpośrednio w przełącznik.
Wszystkie dwanaście miedzianych portów jest zgodne z normą IEEE 802.3af, zapewniając do 15,4 W na port.
Całkowity budżet mocy PoE osiąga 340 W, co pozwala na jednoczesne zasilanie wszystkich podłączonych urządzeń bez zewnętrznych wtryskiwaczy.
Zasilanie jest dostarczane w całości za pośrednictwem standardowego okablowania Ethernet kategorii 5.
Na stronie urządzenia nie są wymagane lokalne adaptery zasilania.
Upraszcza to instalację, zmniejsza punkty awarii i obniża długoterminowe koszty utrzymania, zwłaszcza w miejscach na zewnątrz lub trudnie dostępnych.
Jak się zachowuje w sieci
IM-FP121212GW to zarządzany przełącznik przemysłowy.
Nie zachowuje się biernie.
Aktywnie kontroluje ruch ruchu drogowego, zarządzanie awariami i izolację urządzeń.
Mechanizmy ochrony pierścieni i protokoły drzewa rozpięcia umożliwiają sieci odzyskanie się po awarii połączenia w ciągu milisekund.
Jest to niezbędne w dużych wdrażaniach PoE, w których utrata łączności może również oznaczać utratę zasilania urządzeń terenowych.
Traffic jest przetwarzany deterministycznie przy użyciu przewozu przechowywania i przekazywania.
Dane wrażliwe na opóźnienie, takie jak sygnały sterowania lub wideo w czasie rzeczywistym, mogą być priorytetowe, podczas gdy ruch niekrytyczny jest ograniczony.
Duże ramy danych są skutecznie obsługiwane, zapobiegając zatłoczeniu w przypadku dużego obciążenia.
Jak sieci są segmentowane
Przełącznik obsługuje wiele modeli VLAN, umożliwiając logiczny podział sieci bez dodatkowego sprzętu.
Ruch można podzielić na:
Port
Adres MAC
Podsieci IP
Protokół
Tłumaczenie VLAN pozwala różnym domenom sieci na przejrzyste połączenie.
Wielokrotny ruch jest ściśle kontrolowany.
Strumienie wideo i przepływy danych w czasie rzeczywistym są przekazywane tylko tam, gdzie są potrzebne, zapobiegając niepotrzebnemu zużyciu przepustowości w dużych urządzeniach kamer lub czujników.
Jak kontrolowany jest dostęp
Ochrona jest egzekwowana na wielu poziomach.
Urządzenia muszą się uwierzytelnić przed dostępem do sieci.
Porty mogą być ograniczone przez tożsamość, adres lub politykę.
Nieautoryzowany dostęp, próby oszustwa i nadużycie adresu są aktywnie blokowane.
Dostęp do zarządzania jest chroniony za pomocą zaszyfrowanych protokołów.
Konfiguracja, monitorowanie i diagnostyka mogą być wykonywane zdalnie bez narażania sieci na niepotrzebne ryzyko.
Jak się nią zarządza
Przełącznik obsługuje wiele metod zarządzania dostosowanych do różnych środowisk operacyjnych.
Inżynierowie mogą go skonfigurować i monitorować:
Dostęp do wiersza poleceń
Interfejs internetowy
Systemy zarządzania siecią oparte na SNMP
Aktualizacje oprogramowania są chronione przez mechanizmy redundancji, aby zapobiec zakłóceniu pracy przez nieudane aktualizacje.
Wbudowane narzędzia diagnostyczne pomagają szybko zlokalizować usterki kabli, skracając czas rozwiązywania problemów na miejscu.
Funkcje synchronizacji czasu, rejestrowania i monitorowania umożliwiają przełącznikowi przejrzystą integrację z scentralizowanymi platformami zarządzania przemysłowego.
Jak przetrwa w przemyśle
IM-FP121212GW jest zaprojektowany do ciągłej pracy w warunkach obciążenia fizycznego i elektrycznego.
Działa niezawodnie od -40°C do +85°C.
Tolerancja wilgotności wynosi od 5% do 95%, nie kondensująca.
Metalowa obudowa IP30 chroni elementy wewnętrzne przed pyłem i uderzeniami mechanicznymi.
Przełącznik jest odporny na wibracje, wstrząsy, napięcia elektryczne, rozładowania elektrostatyczne i zakłócenia elektromagnetyczne.
Jest odpowiedni do rozmieszczenia w pobliżu ciężkich maszyn, urządzeń energetycznych i systemów kolejowych.
W jaki sposób jest napędzany
Urządzenie wykorzystuje podwójne niepolarne wejścia zasilania prądu stałego 48 V.
Niepolarna konstrukcja upraszcza okablowanie i zmniejsza błędy instalacyjne w terenie.
Zbytne zasilanie zwiększa dostępność w misjach krytycznych.
Gdzie najlepiej
Przemysłowe sieci monitorowania PoE
Wspiera i zarządza systemami kamer w fabrykach, kopalniach, zakładach petrochemicznych i strefach bezpieczeństwa.
Optymalizacja multimediów poprawia wydajność wideo bez nadmiernej regulacji.
Środowiska automatyzacji na dużą skalę
Wspiera gęstą łączność dla sterowników sterowania sterowanymi, HMI, czujników i terminali obsługujących PoE.
Priorytetyzacja ruchu zapewnia niezawodne dostarczanie sygnałów sterujących.
Systemy transportowe i kolejowe
Zaprojektowany do szaf przy drógę, stacji i korytarzy kolejowych.
Porty światłowodowe długodystansowe wspierają rozmieszczanie liniowe, podczas gdy ochrona pierścienia zapewnia ciągłość.
Zgodność z normami kolejowymi umożliwia bezpieczną integrację z sieciami tranzytowymi
Infrastruktura energetyczna i użytkowa
Używane w podstawach, farmach wiatrowych i systemach monitorowania sieci.
Duża tolerancja temperatury i zasięg włókien wspierają instalacje zewnętrzne i zdalne.
Inteligentne budynki i parki przemysłowe
Działa jako centralny węzeł dystrybucji i kontroli PoE.
Oddziela ruch biurowy, produkcyjny i bezpieczeństwa, upraszczając jednocześnie scentralizowane zarządzanie.
Wdrożenia IIoT gotowe do IPv6
Wspiera nowoczesne modele zarządzania i komunikacji oparte na IPv6.
Umożliwia skalowalną integrację urządzeń IIoT, zdalnych platform i systemów podłączonych do chmury.
Dlaczego istnieje ten model
Ten przełącznik nie jest zaprojektowany tak, by był minimalistyczny.
Jest zbudowany tak, by być centralnym.
Istnieje dla sieci, w których:
Urządzenia potrzebują zasilania i danych z tego samego miejsca
Upadki muszą być automatycznie odzyskiwane
Ruch musi być kontrolowany, nie tylko przekazywany.
Środowiska są wrogie dla zwykłego sprzętu
W zastosowaniach przemysłowych, gdzie moc, łączność i sterowanie zbiegają się,
IM-FP121212GW pasuje naturalnie.
WEB Informacje
-
Wsparcie diagnostyki kabla i może zlokalizować punkt awarii
-
Wspieranie zarządzania IEEE802.3az EEE ((Energy Efficient Ethernet), optymalizacja zużycia energii
-
Wsparcie STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
-
Wspieranie QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (wpływowy/wyjściowy kierunek), tłumienie burz, zróżnicowane usługi
-
Wsparcie dla IEEE802.1q VLAN, portu VLAN, opartego na Mac VLAN, IP subnet VLAN, protokołu VLAN, konwersji VLAN, MVR
-
Wspieranie dynamicznej agregacji linków IEEE802.3ad LACP, agregacji linków statycznych
-
Wsparcie IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
-
Raport agenta IGMP, wgląd w MLD.
-
Bezpieczeństwo: oparte na portach i komputerach Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Wspieranie Cisco®, takich jak CLI, zarządzanie stronami internetowymi, SNMP v1/v2c/v3, Telnet
-
Wspieranie aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
-
Wsparcie dla klienta DHCP/relais/snooping/opcja snooping 82/opcja relais 82
-
Wsparcie dla RMON, MIB II, obrazu lustrzanego, dziennika zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Wsparcie dla serwera IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Akcesoria
| Moduł optyczny przemysłowy |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
