5 portów szybki przełącznik Ethernet Przemysłowy niezarządzany SFP Włókno bez wentylatora IP40 Ocena DC12V

Przegląd produktu

IM-FS140FE to kompaktowy, niezarządzany przemysłowy przełącznik Fast Ethernet zaprojektowany do agregacji wielu urządzeń terenowych i przesyłania ich przez światłowód w miejscach o silnych zakłóceniach elektrycznych i trudnych warunkach środowiskowych.

W porównaniu do bardzo małych modeli 2-portowych, zapewnia większą gęstość urządzeń brzegowych, jednocześnie zachowując prostą i deterministyczną architekturę sieci.

Przełącznik skupia się tylko na jednym zadaniu:

niezawodne przekazywanie Ethernet między urządzeniami przemysłowymi opartymi na miedzi a sieciami światłowodowymi dalekiego zasięgu — bez konfiguracji, dostrajania czy zależności od oprogramowania.

Rola sieci i zamierzone przeznaczenie

IM-FS140FE jest zazwyczaj wdrażany na warstwie agregacji terenowej.

Zbiera ruch Ethernet z kilku pobliskich urządzeń przemysłowych i przesyła go w górę przez pojedyncze łącze światłowodowe do sterowni, podstacji lub centralnej szafy sieciowej.

Projekt zakłada:

Stała topologia

Przewidywalne wzorce ruchu

Długoterminowe działanie bez nadzoru

Brak interfejsów zarządzania i brak zmian zachowania w czasie, co eliminuje dryf konfiguracji i niestabilność związaną z oprogramowaniem.

Układ interfejsów i logika połączeń

Przełącznik łączy:

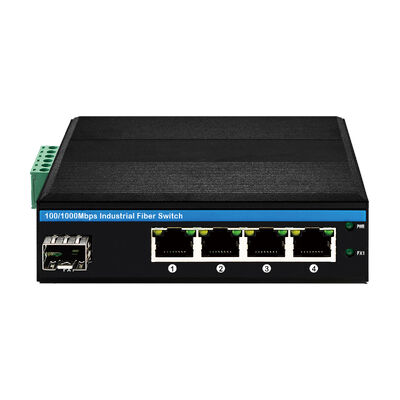

Cztery porty Fast Ethernet RJ45 do dostępu do lokalnych urządzeń

Jeden port Fast Ethernet SFP do połączenia światłowodowego

Porty miedziane automatycznie wykrywają prędkość, dupleks i polaryzację okablowania, umożliwiając bezpośrednie połączenie z PLC, czujnikami, RTU, HMI i starszymi kontrolerami.

Interfejs SFP obsługuje optykę wielomodową i jednomodową, skalując się od krótkich połączeń w szafie po połączenia dalekiego zasięgu do 120 km.

Taki układ jest dobrze dopasowany do małych i średnich klastrów urządzeń, które muszą być rozciągnięte daleko poza limity odległości dla miedzi.

Charakterystyka obsługi ruchu

Przekazywanie pakietów opiera się na architekturze przechowywania i przekazywania, zapewniając integralność ramek i zgodność z protokołami.

Mechanizmy kontroli przepływu automatycznie regulują ruch podczas przeciążenia:

IEEE 802.3x dla połączeń pełnego dupleksu

Back pressure dla pracy w trybie półdupleksu

Wystarczające buforowanie wewnętrzne pozwala przełącznikowi na absorpcję krótkich impulsów ruchu z wielu urządzeń bez utraty pakietów, nawet gdy przepustowość łącza nadrzędnego jest ograniczona.

Niezawodność przemysłowa i odporność środowiskowa

IM-FS140FE jest zbudowany do pracy tam, gdzie przełączniki komercyjne nie mogą.

Jego metalowa obudowa zapewnia ochronę IP40 przed kurzem i uderzeniami fizycznymi.

Konstrukcja wewnętrzna spełnia wymagania przemysłowe EMS, zapewniając odporność na:

Wyładowania elektrostatyczne

Szybkie przejściowe zakłócenia elektryczne

Zakłócenia przewodzone

Przełącznik działa niezawodnie w zakresie temperatur od -40°C do +75°C i toleruje wysoką wilgotność bez kondensacji.

Te cechy pozwalają na wdrożenie w szafach sterowniczych, obudowach przy drogach, podstacjach i instalacjach zewnętrznych.

Zasilanie i strategia instalacji

Szeroki zakres wejścia DC (12–52 V) zapewnia kompatybilność z przemysłowymi magistralami zasilającymi i systemami zapasowymi.

Ochrona przed odwrotną polaryzacją minimalizuje błędy instalacyjne w terenie.

Niski pobór mocy umożliwia pracę bez wentylatora i zmniejsza naprężenia termiczne, wydłużając żywotność.

Kompaktowa obudowa i konstrukcja z mocowaniem na szynę DIN umożliwiają szybką instalację w ograniczonych przestrzeniach paneli przemysłowych.

Gdzie zazwyczaj stosuje się IM-FS140FE

Węzły agregacji urządzeń terenowych

Zbiera dane z wielu sterowników PLC, czujników lub kontrolerów i przesyła je do szkieletu światłowodowego w komórkach produkcyjnych i obszarach procesowych.

Systemy transportowe i drogowe

Instalowany w obudowach przy drogach lub torach do podłączania sterowników sygnalizacji, detektorów i sprzętu monitorującego do scentralizowanych systemów drogowych lub kolejowych.

Infrastruktura energetyczna i użyteczności publicznej

Używany w podstacjach, stacjach pomp i oczyszczalniach ścieków do łączenia rozproszonego sprzętu terenowego przez światłowód dalekiego zasięgu.

Trudne tereny przemysłowe

Nadaje się do zakładów górniczych, petrochemicznych i hutniczych, gdzie kurz, wibracje i zakłócenia elektryczne są nieuniknione.

Rozszerzenie światłowodowe dla starszych sieci

Rozszerza zasięg urządzeń przemysłowego Ethernet opartych na miedzi, konwertując wiele lokalnych połączeń na pojedyncze łącze światłowodowe dalekiego zasięgu.

Dlaczego ten model istnieje

IM-FS140FE wypełnia lukę między ultra-minimalnymi konwerterami a w pełni zarządzanymi przełącznikami przemysłowymi.

Oferuje:

Większą pojemność urządzeń niż modele podstawowe

Mniejszą złożoność niż przełączniki zarządzane

Dla sieci przemysłowych wymagających skalowalnej łączności brzegowej bez dodatkowych kosztów operacyjnych,

IM-FS140FE jest praktycznym i stabilnym wyborem.
