10/100Mbps DIN35 Niezarządzalny Przemysłowy Przełącznik Brzegowy
Dane Techniczne Szybkiego Przełącznika Sieciowego
|
Nazwa Produktu
|
6-portowy Przełącznik Sieciowy Fiber 10/100Mbps (2F+4TP)
|
|
Nr Modelu.
|
IM-FS240FE
|
|
Port
|
2x100M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500-metrów
4x10/100M UTP RJ45 (Obsługa automatycznego wykrywania MDI/MDIX)

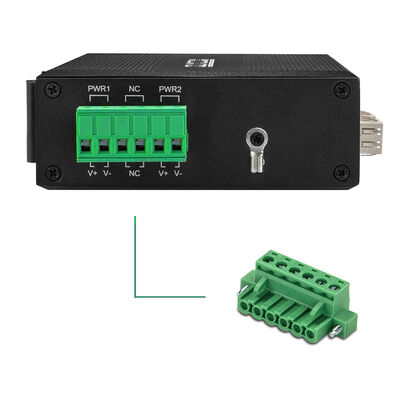

1x6-PIN Blok Zacisków Zasilania
|
|
Protokół
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
Funkcje Przełączania
|
Tryb transmisji: przechowuj i przekazuj
Opóźnienie przekazywania: <10us
Przepustowość systemu: 1.2Gbps (bez zatorów)
Szybkość przekazywania: 0.8928Mmps
MAC: 4K
Rozmiar bufora pakietów: 1.75Mb
|
|
Nośnik Sieciowy
|
10BASE-T: skrętka nieekranowana CAT3, CAT4, CAT5 (≤100m)
100BASE-TX: skrętka ekranowana CAT5 lub wyższa (≤100m)
|
|
Diody LED
|
Zasilanie, Fiber, Sieć, PoE
PWR: Zasilanie
Fiber: FX1, FX2
Włączone: transmisja jest normalna
Wyłączone: transmisja NIE jest normalna (wadliwy moduł optyczny lub rozłączony)
Pomarańczowa dioda miedziana: wskaźnik PoE
Włączone: PoE działa
Wyłączone: PoE nie działa lub jest to urządzenie bez PoE
Zielona dioda miedziana: wskaźnik prędkości
Włączone: prędkość transmisji wynosi 100Mbps
Migające: w trakcie transmisji
Wyłączone: rozłączone lub prędkość pracy wynosi 10Mbps
|
|
Pobór Mocy
|
Pełne obciążenie ≤5W
|
|
Zasilanie
|
Redundantne wejście DC12V~DC52V, typowo DC12V/DC24V/DC48V
Odwrotne podłączenie: wspierane
|
|
Środowisko
|
Temperatura pracy: -40°C ~ 75°C
Temperatura przechowywania: -40°C ~ 85°C
Wilgotność pracy: 10% ~ 90%, bez kondensacji
Wilgotność przechowywania: 10% ~ 95%, bez kondensacji
|
|
Normy Przemysłowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, Ogólne ±6KV
Przepięcie: IEC61000-4-5, Różnicowe ±2KV, Wspólne ±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Informacje Mechaniczne
|
Obudowa: Karbowana metalowa obudowa, stopień ochrony IP40
Wymiary: 114*93*35mm

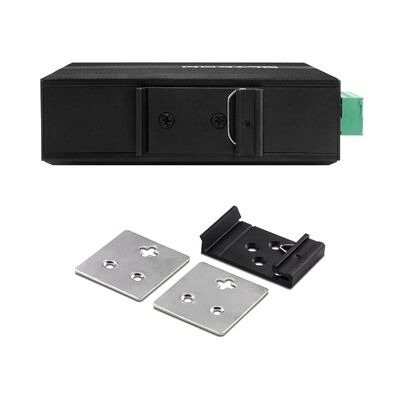

Metoda montażu: szyna DIN/montaż ścienny
Waga: 0.35Kg/0.45Kg (Netto/Brutto)
|
|
Gwarancja
|
3 lata, dożywotnie wsparcie techniczne
|
Zbudowany do agregacji brzegowej w sieciach przemysłowych
IM-FS240FE jest pozycjonowany jako przełącznik agregacji brzegowej oparty na światłowodzie dla środowisk przemysłowych, gdzie wiele urządzeń terenowych musi niezawodnie zbiegać się na magistrali światłowodowej. W przeciwieństwie do podstawowych konwerterów mediów lub przełączników o małej liczbie portów, zapewnia on zarówno redundancję na poziomie łącza po stronie światłowodowej, jak i wystarczającą liczbę portów dostępowych miedzianych dla urządzeń zgrupowanych na poziomie pola.
Dzięki temu jest szczególnie odpowiedni do szaf sterowniczych, obudów przy drogach i pomieszczeń technicznych, gdzie kilka urządzeń opartych na Ethernet musi być podłączonych lokalnie, podczas gdy łącza nadrzędne muszą pozostać odporne na duże odległości.
Redundancja bez złożoności sieciowej
Dzięki podwójnym portom światłowodowym SFP, IM-FS240FE umożliwia proste strategie redundancji, takie jak podwójne łącza nadrzędne, segmentowane ścieżki światłowodowe lub zapasowe trasy światłowodowe - bez polegania na protokołach redundancji opartych na oprogramowaniu. W przypadku przerwania światłowodu, ruch może być fizycznie przekierowany na poziomie sieci, utrzymując ciągłość komunikacji dla krytycznych systemów.
To podejście do redundancji sprzętowej jest idealne dla środowisk, w których zarządzane przełączniki są niepraktyczne, niepotrzebne lub niepożądane ze względu na ograniczenia konserwacyjne lub wymagania dotyczące prostoty operacyjnej.
Spójna przepustowość dla ruchu wielu urządzeń
W sieciach przemysłowych wzorce ruchu są często impulsywne, a nie ciągłe - cykle odpytywania, alarmy i zsynchronizowane przesyłanie danych mogą generować nagłe skoki. IM-FS240FE został zaprojektowany do płynnego radzenia sobie z takimi warunkami, wykorzystując przekazywanie typu przechowuj i przekazuj, mechanizmy kontroli przepływu i obszerne buforowanie, aby zapobiec utracie pakietów i niestabilnemu działaniu.
W rezultacie wiele sterowników PLC, czujników lub urządzeń monitorujących może działać jednocześnie bez pogarszania ogólnej stabilności sieci, nawet przy szczytowym obciążeniu.
Zaprojektowany do długoterminowej, bezobsługowej pracy
Po zainstalowaniu IM-FS240FE jest przeznaczony do ciągłej i bezobsługowej pracy. Jego niezależna od zarządzania architektura eliminuje ryzyko związane z błędną konfiguracją, niedopasowaniem oprogramowania układowego lub uszkodzeniem oprogramowania. W połączeniu z obudową klasy przemysłowej, ochroną przeciwprzepięciową i szeroką tolerancją temperaturową, urządzenie jest dobrze przystosowane do instalacji, gdzie dostęp jest rzadki, a przestoje są nieakceptowalne.
Ta filozofia projektowania znacznie obniża całkowity koszt posiadania w całym cyklu życia produktu.
Praktyczna ścieżka modernizacji dla starszych sieci przemysłowych
Dla wielu zakładów przemysłowych wymiana wszystkich starszych urządzeń Ethernet naraz nie jest ani wykonalna, ani opłacalna. IM-FS240FE stanowi praktyczne rozwiązanie przejściowe, pozwalając istniejącym urządzeniom opartym na miedzi 10/100Mbps pozostać w użyciu, jednocześnie rozszerzając łączność przez światłowód dalekiego zasięgu.
Działając jako kompaktowy węzeł agregacji i rozszerzenia światłowodowego, obsługuje stopniową modernizację sieci bez zakłócania ustalonych procesów przemysłowych.
Typowe role wdrożeniowe
W rzeczywistych projektach IM-FS240FE jest powszechnie wdrażany jako:
Przełącznik agregacji terenowej w szafach przemysłowych
Węzeł rozszerzenia światłowodowego dla wielu starszych urządzeń Ethernet
Przełącznik redundantnego łącza nadrzędnego dla małych i średnich podsieci przemysłowych
Niskopielęgnacyjny przełącznik dostępowy w trudnych lub zdalnych lokalizacjach
Jego zrównoważona konfiguracja portów i niezawodność przemysłowa czynią go wszechstronnym elementem budulcowym dla skalowalnych architektur Ethernet przemysłowych.
Akcesoria
|
Przemysłowy Moduł Optyczny
|
|
OSPL1E06D-85
|
100BASE-FX (850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
Przemysłowy Zasilacz DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V do DC12V1.67A, -30℃~70℃
|
|
IM-DAC220/DC24V1A
|
AC220V do DC24V1A, -30℃~70℃
|
