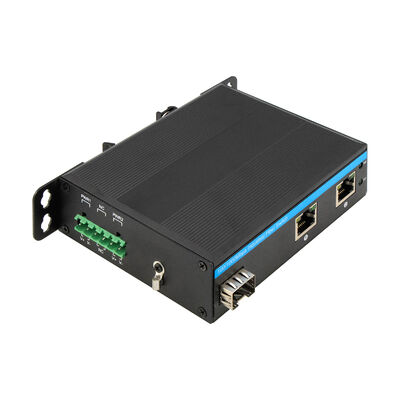

Przemysłowy przełącznik sieci światłowodowej 10/100Mbps
Dane techniczne
|
Nazwa produktu
|
10/100Mbps Przemysłowy przełącznik światłowodowy ((1F+2TP)
|
|
Model nr.
|
IM-FS120FE
|
|
Port
|
1x100M włókna SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
2x10/100M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
Blok końcowy zasilania 1x6-PIN
|
|
Protokół
|
IEEE 802.3 ((10Baza-T)
IEEE 802.3u ((100Base-TX)
|
|
Zmiana funkcji
|
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Szerokość pasma systemu: 0,6 Gbps (nieprzepływ ruchu)
Prędkość przekazywania: 0,4464Mmps
MAC: 4K
Wielkość bufora pakietów: 1,75 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
|
Światło LED
|
Elektryczność, włókna, sieć, PoE
PWR: Moc
Włókno: FX1
Włączone: nadawanie jest normalne
Wyłączony: transmisja NIE jest prawidłowa (odłączony lub wadliwy moduł optyczny)
Miedziana pomarańczowa: wskaźnik PoE
PoE działa
Wyłączony: PoE nie działa lub jest to urządzenie Non-PoE
Zielona miedź: wskaźnik prędkości
Włączony: prędkość transmisji 100 Mbps
Blinking: w transmisji
Wyłączone: odłączone lub prędkość pracy wynosi 10 Mbps
|
|
Zużycie energii
|
Całkowite obciążenie≤5W
|
|
Zasilanie
|
Wprowadzanie redundantnego DC12V ~ DC52V, zazwyczaj DC12V/DC24V/DC48V
Połączenie odwrotne: wsparcie
|
|
Środowisko
|
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
|
Standardy branżowe
|
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
|
Informacje mechaniczne
|
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 114*93*35 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,35 kg/0,45 kg (netto/brutto)
|
|
Gwarancja
|
3 lata, wsparcie techniczne przez całe życie
|
Co to jest
IM-FS120FE jest kompaktowym, niezarządzanym przemysłowym przełącznikiem Ethernet, zaprojektowanym do prostych połączeń między urządzeniami, w których niezawodność ma większe znaczenie niż konfiguracja.
Został zaprojektowany, by działać jako most z włókna do miedzi w małych sieciach przemysłowych,rozszerzenie łączności Ethernet z urządzeń lokalnych na sieci sieciowe światłowodowe dalekiego zasięgu bez tworzenia trudności w zarządzaniu.
Nie ma interfejsu oprogramowania, nie ma procesu konfiguracji i nie ma krzywej uczenia się.
Po włączeniu natychmiast zaczyna przekierowywać ruch.
Dzięki temu idealnie nadaje się do użytku w zakładach przemysłowych, w których sieci są stałe, liczba urządzeń jest niewielka i wymaga długotrwałej pracy bez nadzoru.
Co to łączy
Przełącznik łączy jeden port światłowodowy Fast Ethernet SFP z dwoma portami miedzianymi 10/100 Mbps RJ45.
Interfejs światłowodowy obsługuje szeroki zakres odległości optycznych, od połączeń multimodowych krótkiego zasięgu po połączenia jednomodowe długodystansowe o długości do 120 km, w zależności od modułu optycznego.
Porty miedziane automatycznie negocjują prędkość, tryb dupleksowy i MDI / MDIX, umożliwiając bezpośrednie podłączenie do starych urządzeń przemysłowych bez specjalnego okablowania.
Razem ten układ umożliwia płynną integrację między urządzeniami Ethernet na poziomie pola i scentralizowanymi sieciami światłowodowymi.
Jak radzi sobie z ruchem
IM-FS120FE wykorzystuje mechanizm przełączania przechowywania i przekazywania, zapewniający filtrowanie uszkodzonych lub nieprawidłowych pakietów przed przekazaniem.
System regulacji przepływu jest stosowany automatycznie:
IEEE 802.3x w trybie pełno-dupleksowym
Przeciwciśnienie w trybie półdupleksowym
Zapobiega to utracie pakietów i utrzymuje stabilną komunikację podczas przerw w ruchu, nawet gdy podłączone urządzenia działają z różnymi prędkościami.
Przełącznik jest w pełni zgodny ze standardami Fast Ethernet, zapewniając zgodność z istniejącymi kontrolerami i czujnikami przemysłowymi.
Jak przetrwa w warunkach przemysłowych
Urządzenie jest zaprojektowane do ciągłej pracy w trudnych warunkach.
Jego wytrzymała metalowa obudowa zapewnia ochronę IP40 przed pyłem i uderzeniami mechanicznymi.
Działa niezawodnie w szerokim zakresie temperatur od -40°C do +75°C, z dużą tolerancją podczas przechowywania.
W interfejsie Ethernet wbudowana jest ochrona elektryczna, w tym wysokiej odporności na fale i odporność na rozładowanie elektrostatyczne i zakłócenia elektromagnetyczne.
Umożliwia to stabilną pracę w pobliżu ciężkich maszyn, urządzeń energetycznych i instalacji zewnętrznych.
Filozofia zasilania i instalacji
Przełącznik przyjmuje szerokie napięcie stałego napięcia (12 ̊52 V), co czyni go kompatybilnym z różnymi systemami energetycznymi przemysłowymi.
Ochrona odwrotnej biegunowości zmniejsza ryzyko błędów podłączenia podczas instalacji.
Niskie zużycie energii utrzymuje minimalną moc cieplną, zapewniając pracę bez wentylatora i długą żywotność komponentów.
Jego kompaktowy faktor kształtu i konstrukcja montażu DIN-rail pozwalają na łatwą instalację w szafkach sterujących, obudowach przy drodze i panelach przemysłowych.
Czego nie robi (umyślnie)
IM-FS120FE nie zapewnia:
Interfejsy zarządzania siecią
Opcje konfiguracji
Ustawienie oprogramowania układowego lub sterowanie zasadami
Te ograniczenia są celowe.
Wyeliminując złożoność oprogramowania, przełącznik zapewnia większą przewidywalność, mniejsze wymagania konserwacyjne i większą stabilność długoterminową.
Został zaprojektowany do ciągłej pracy, nie do regulowania.
Gdzie najlepiej
Sieci małych urządzeń przemysłowych
Używane do łączenia sterowników PLC, czujników, kontrolerów i podstawowego sprzętu przemysłowego z ogniwami włóknistymi w warsztatach, liniach produkcyjnych i kompaktowych zakładach przemysłowych.
Systemy transportu i ruchu drogowego
Zainstalowane w szafkach przy drodze, punktach komunikacji przy kolei i systemach kontroli ruchu drogowego, w których odległość światłowodowa i odporność środowiskowa są kluczowe.
Monitorowanie energetyki i użytkowania
Wykorzystywane w podstawach, oczyszczalniach wody i zdalnych stacjach monitorowania do łączenia urządzeń polowych z centralnymi pomieszczeniami sterującymi przez światłowłókno.
Surowe środowisko przemysłowe
Odpowiedni do kopalni, petrochemicznych i metalurgicznych obiektów, w których często występuje kurz, ekstremalne temperatury i zakłócenia elektryczne.
Rozszerzenie światłowodowe dla legacy Ethernet
Rozszerza zasięg urządzeń przemysłowych opartych na miedzi poza 100-metrowe ograniczenie poprzez konwersję sygnałów Ethernet do długodystansowych połączeń światłowodowych.
Dlaczego istnieje ten model
IM-FS120FE nie jest przeznaczony do zarządzania sieciami.
Został zaprojektowany, by utrzymać ich połączone.
Dla środowisk przemysłowych, gdzie prostotę, trwałość i długą żywotność są prawdziwymi priorytetami,
Ten przełącznik pasuje naturalnie do infrastruktury.
