Przełącznik sieci światłowodowej PoE CCTV Olycom 24 Port
Wprowadzenie
28-port Gigabit PoE Switch jest zaawansowanym rozwiązaniem sieciowym zaprojektowanym do bezproblemowych połączeń z 10/100/1000M Ethernet.
Urządzenie to łączy w sobie transmisję danych i zasilanie kablami Ethernet, ułatwiając łatwą instalację urządzeń takich jak telefony IP, bezprzewodowe punkty dostępu i kamery sieciowe.Wspierając IEEE802.3af/at standardy, przełącznik PoE może automatycznie wykrywać i dostarczać zasilanie do kompatybilnych urządzeń, dzięki czemu konfiguracja sieci jest bardziej wydajna.
Specyfikacja
|
Interfejs I/O
|
|
Władza
|
AC100-240V 50/60Hz
|
|
Ethernet
|
24*Gigabit porty PoE
2*Porty łącza w górę
2*Gigabit SFP porty
|
|
Rozwiązanie układu chipowego
|
EN8850DH,RTL8238B
|
|
Wydajność
|
|
Przepustowość
|
56 Gbps
|
|
Stawka przekazywania paczek
|
41.644Mpps
|
|
Przechowywanie w pamięci podręcznej
|
3Mbit
|
|
Adres MAC
|
8K
|
|
Ramka Jumbo
|
9.6Kbytów
|
|
Tryb przekazywania
|
Przechowywanie i przekazywanie
|
|
MTBF
|
100000 godzin
|
|
Standardowy
|
|
Protokół sieciowy
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (regulacja przepływu)
|
|
Protokół PoE
|
IEEE802.3af ((15.4W)
IEEE802.3at ((30W)
|
|
Środek sieciowy
|
10Baza-T: Kategoria 3, 4, 5 lub wyższa UTP ((≤ 100m)
100Base-TX: UTP kategorii 5 lub wyższej ((≤ 100m)
1000Base-TX: UTP kategorii 5 lub wyższej ((≤ 100m)
|
|
Certyfikat
|
|
Certyfikat bezpieczeństwa
|
CE, FCC, RoHS
|
|
Norma środowiskowa
|
|
Środowisko pracy
|
Temperatura pracy: -10~50°C
Temperatura przechowywania: -40~70°C
Wilgotność robocza: 10%~90%, nie kondensująca
Temperatura przechowywania: 5%~95%, nie kondensująca
|
|
Wskaźnik funkcji
|
|
Wskaźnik
|
PWR ((Power),1-28 Zielone światło ((Link&Data),1-24 ((Żółte światło), POE Led Key
|
|
PWR
|
Włączone: Włączone
Wyłączone: wyłączone
|
|
1-28 Zielone światło (Link&Data)
|
Włączone: łącze normalne
Wyłączone: łącze zablokowane
Przesyłanie danych
|
|
PoE Max POE światło mocy
|
Wyłączone: wskazuje zużycie energii PoE poniżej 90%
Błysk: wskazuje zużycie energii PoE 90% ≤ P ≤ 95%
Włączony: oznacza, że moc PoE jest zużywana w 95%
|
|
Tryb światła przełącznika DIP
|
Na: Rozszerzyć na
Wyłączony: Rozszerzony
|
|
1-24 (żółte światło)
|
Włączone: zasilanie POE jest normalne
Wyłączone: POE nie włączone
|
|
PoE Led Key
|
Wybór światła podwójnego koloru: domyślnie zielone (dane połączenia), przełącznik żółte światło (PoE)
|
|
Rozszerzenie przełącznika DIP
|
OFF: wspólny tryb, wszystkie interfejsy mogą komunikować się ze sobą,
odległość transmisji jest mniejsza niż 100 metrów, natężenie transmisji wynosi 10/100/1000M
Adaptacyjny; tryb AI w porcie jest wyłączony
ON: tryb rozszerzenia połączenia, siła 17-24 portów 10M, połączenie 250M (włączony monitor POE),tryb AI portu jest włączony;
|
|
Struktury fizyczne
|
|
Rozmiar struktury
|
Wymiary produktu: 440*280*44mm
Wymiary opakowania: 500*365*85mm
Produkt N.W.: 3,565KG
Produkty G.W.: 4,264KG
|
|
Informacje o opakowaniu
|
Rozmiary kartonu: 520*445*385mm
Opakowanie Ilość: 5 sztuk
Waga opakowania: 22,3 kg
|
|

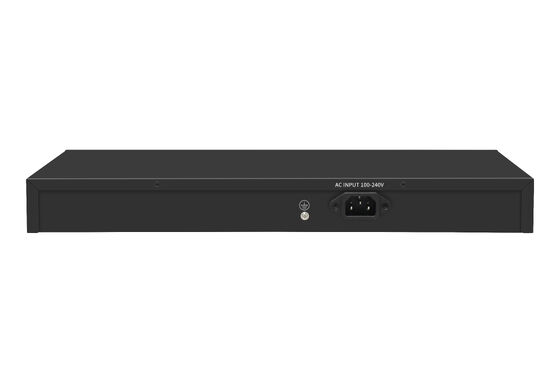

Napięcie zasilania
|
Napięcie wejściowe: AC 100-240 V 50-60 Hz
Pojemność zasilania: 52V /7,69A
|
|
moc
|
Moc płyty poza POE: maksymalnie 15W
Moc POE: maksymalnie 380 W
|
|
Lista opakowań
|
Przełącznik 1 PC, przewód zasilania 1 PC, podręcznik użytkownika 1 PC, certyfikat 1 PC
|
Cechy

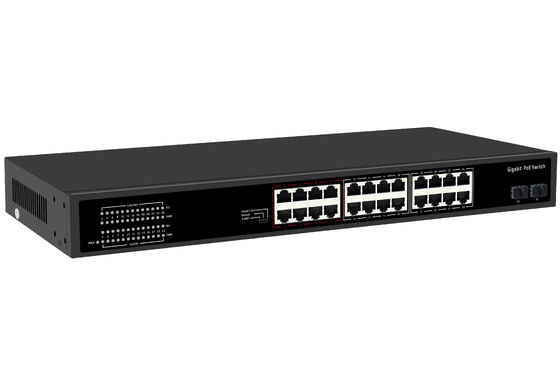

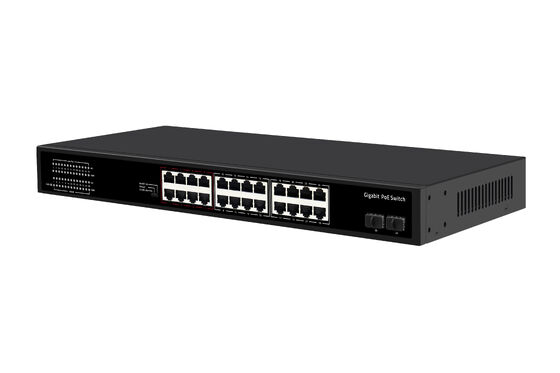

Ten przełącznik PoE posiada 24 gigabitowe porty PoE wraz z 2 portami uplink i 2 gigabitowymi portami SFP.
Oferuje solidne wsparcie dla wielu standardów Ethernet, zapewniając płynną i szybką transmisję danych.
Urządzenie jest wyposażone w inteligentne funkcje, takie jak automatyczne wykrywanie zasilania, konfiguracja zerowa i obsługa różnych trybów VLAN.Obejmuje również zabezpieczenia przed przelotami elektrycznymi i rozładowaniami elektrostatycznymi, zapewniając niezawodność w różnych warunkach.
Wnioski
Ten przełącznik PoE jest idealny dla branż wymagających wydajnych rozwiązań sieciowych, takich jak sektor telekomunikacyjny, edukacyjny, rządowy i bezpieczeństwa.
Jest stosowany w różnych zastosowaniach, od sieci prywatnych szerokopasmowych po transmisję multimedialną, oferując możliwość jednoczesnego przesyłania sygnałów sterowania, obrazów i danych.
Uniwersalność urządzenia obejmuje również monitorowanie w czasie rzeczywistym i wideokonferencje, zapewniając płynną integrację z różnymi środowiskami sieciowymi.
