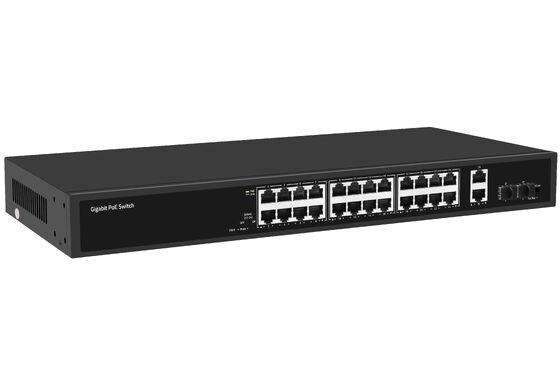

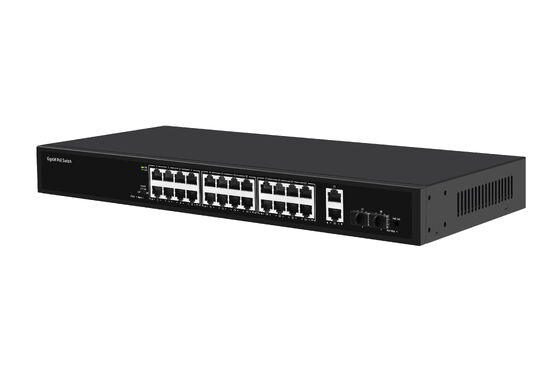

Przełącznik PoE Olycom 24-portowy Gigabit CCTV
Kluczowe cechy
- 24*10/100/1000M porty PoE + 2*Gigabitowe porty uplink Ethernet + 2*1000M porty SFP
- Zgodny ze standardami IEEE 802.3, IEEE 802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3af/at
- Port Ethernet obsługuje adaptacyjne 10/100/1000M i funkcje PoE
- Priorytet PoE jest obsługiwany, od portu 1 do portu 24, który jest domyślnie włączony
- Tryb AI automatycznie włącza prędkość 10M dla portów 17-24 w trybie Extend
- Tryb kontroli przepływu: tryb pełnego dupleksu przyjmuje standard IEEE 802.3x, tryb półdupleksu przyjmuje standard Back pressure
- Obsługa automatycznego obracania portu (Auto MDI/MDIX)
- Automatycznie dostarczane do urządzeń adaptacyjnych
- Monitorowanie stanu wskaźników panelu i pomoc w analizie błędów
- Obsługa trybu VLAN, trybu OFF i trybu Extend
- Obsługa PoE Watchdog
- Obsługa przepięć odgromowych na portach: tryb wspólny 4KV, tryb różnicowy 2KV; Wyładowania elektrostatyczne ESD: powietrze 8KV, kontakt 6KV
- Instalacja w szafie rack 1U
Specyfikacja
|
Nazwa produktu
|
28-portowy przełącznik Ethernet PoE typu Rack 10/100/1000Mbps
|
|
Port
|
24 porty 10/100/1000M PoE + 2 Gigabitowe porty uplink Ethernet + 2 Gigabitowe porty SFP
|
|
Pojemność przełączania
|
56Gbps
|
|
Przepustowość
|
41.644Mpps
|
|
Bufor pakietów
|
6M
|
|
Adres MAC
|
8K
|
|
Jumbo Frame
|
9216Kbytes
|
|
Tryb transferu
|
Przechowuj i przekazuj
|
|
MTBF
|
100000 godzin
|
|
Protokół sieciowy
|
IEEE 802.3: Protokół kontroli dostępu do mediów Ethernet (MAC)
IEEE 802.3i: Ethernet 10BASE-T
IEEE 802.3u: Fast Ethernet 100BASE-TX
IEEE 802.3ab: Gigabit Ethernet 1000BASE-T
IEEE 802.3z: Gigabit Ethernet 1000BASE-X (światłowód)
IEEE 802.3x: Kontrola przepływu
|
|
Protokół PoE
|
IEEE802.3af(15.4W)
IEEE802.3at(30W)
|
|
Okablowanie PoE
|
1/2(+), 3/6(-)
|
|
Budżet PoE
|
400W
|
|
Standard branżowy
|
EMI: FCC Part 15 CISPR (EN55032) klasa A
EMS: EN61000-4-2 (ESD)
EN61000-4-5 (Surge)
|
|
Medium sieciowe
|
10Base-T: UTP Cat3,4,5 lub wyższy (≤100m)
100Base-TX: UTP Cat5 lub wyższy (≤100m)
1000Base-TX: UTP Cat5 lub wyższy (≤100m)
|
|
Medium optyczne
|
Światłowód wielomodowy: 50/125, 62.5/125, 100/140μm
Światłowód jednomodowy: 8/125, 8.7/125, 9/125, 10/125μm
|
|
Certyfikacja
|
CE/FCC/RoHS
|
|
Środowisko pracy
|
Temperatura pracy: -10℃~50℃
Temperatura przechowywania: -40℃~70℃
Wilgotność pracy: 10%~90%, bez kondensacji
Temperatura przechowywania: 5%~95%, bez kondensacji
|
|
Zasilanie
|
Napięcie wejściowe zasilania: AC100-240V
Wewnętrzny konwerter AC-DC: 52V7.69A
|
|
Wskaźniki LED
|
PWR (wskaźnik zasilania)
Włączony: zasilanie włączone
Wyłączony: brak zasilania
1-28 ACT (Link&Data)
Włączony: podłączony
Wyłączony: rozłączony
Migający: przesyłanie danych
1-24 1000M (żółte światło)
Włączony: zasilanie PoE jest normalne
Wyłączony: PoE nie jest zasilane
Światło maksymalnej mocy PoE
Wyłączony: zużycie mocy PoE jest mniejsze niż 90%
Migający: zużycie mocy PoE wynosi 90%≤ P ≤ 95%
Włączony: moc PoE jest używana w 95%
Światło przełącznika DIP trybu
Włączony: Extend włączony
Wyłączony: Extend wyłączony
Klawisz LED PoE
Wybór dwukolorowego światła
Domyślnie zielony (link data), przełącznik żółte światło (PoE)
|
|
Przełącznik DIP Extend
|
WYŁĄCZONY: Tryb normalny, wszystkie interfejsy mogą komunikować się ze sobą
Odległość transmisji jest mniejsza niż 100 metrów, szybkość transmisji jest adaptacyjna 10/100/1000M; Tryb AI portu jest wyłączony
WŁĄCZONY: Tryb rozszerzenia połączenia, porty 17-24 wymuszają 10M, połączenie 250M (włączony PoE watchdog), Tryb AI portu jest włączony
|
Wprowadzenie
Wykorzystuje wysokiej jakości i szybki inteligentny chip sieciowy i PoE
Ten przełącznik PoE ma 24 porty 10/100/1000M PoE + 2 Gigabitowe porty uplink Ethernet + 2 Gigabitowe porty SFP, zapewniając
- bezproblemowe połączenie dla Ethernetu 10/100/1000M
- trzy tryby pracy
- inteligentne, proste przełączanie trybu pracy jednym klawiszem
- łatwy w zarządzaniu i konserwacji
- standard 802.3af i 802.3at dla każdego portu PoE
- inteligentne wykrywanie zasilanych urządzeń
zasilanie urządzeń zgodnych ze standardami IEEE802.3af lub IEEE802.3at
przesyłanie danych tylko do urządzeń nie-PoE
Dzięki prostej i wygodnej instalacji, metodom konserwacji i bogatym funkcjom biznesowym, pomaga użytkownikom budować bezpieczną i niezawodną sieć o wysokiej wydajności
Jest on głównie zlokalizowany w warstwie rdzeniowej lub konwergencji sieci użytkowników, takich jak parki przemysłowe, budynki, fabryki i kopalnie, agencje rządowe i szerokopasmowy dostęp do Internetu w budynkach mieszkalnych
Może być szeroko stosowany w scenariuszach dostępu Ethernet, takich jak małe i średnie przedsiębiorstwa, kafejki internetowe, hotele i szkoły
Wymiary
Informacje o opakowaniu
- 1 szt. przełącznika (urządzenie neutralne)
- 1 szt. kabla zasilającego (standardy różnią się w zależności od kraju)
- 1 szt. instrukcji obsługi (zawierającej informacje QIG)
- 1 para wsporników montażowych (możliwość montażu w szafie rack)
Informacje o kartonie wysyłkowym (poniższe informacje są przybliżone)
Rozmiar produktu: 440*205*44mm
Rozmiar opakowania wewnętrznego: 500*290*85mm
Waga produktu: 2.86Kg
Waga opakowania: 3.39Kg
Rozmiar kartonu zbiorczego: 520*445*310mm
Ilość w opakowaniu: 5 szt.
Waga opakowania: 17.95Kg
Uwagi
Akcesoria (moduł optyczny, kabel krosowy itp.) NIE są dołączone do opakowania
Proszę przygotować je samodzielnie lub zakupić kompletny zestaw od nas
Zasilacz jest dołączony zarówno do opakowania, jak i do ceny jednostkowej
Ramy kontroli jakości
1. Standardy: Zgodność z ISO9001, CE, FCC, RoHS, IEEE, ITU-T; zgodność ze specyfikacjami klienta i benchmarkami wydajności.
2. Proces: IQC → kontrola produkcji → testowanie funkcjonalne → testowanie środowiskowe → wypalanie → kontrola końcowa.
3. Kluczowe testy: Przepustowość, VLAN/QoS, PoE, dokładność długości fali, OSNR, stabilność mocy, trwałość (-40~75℃).
4. Narzędzia: OSA, generator ruchu, analizator protokołów, komory środowiskowe.
5. Zarządzanie: Pełna identyfikowalność, zapisy kontroli jakości, ciągłe doskonalenie poprzez RCA i informacje zwrotne.
