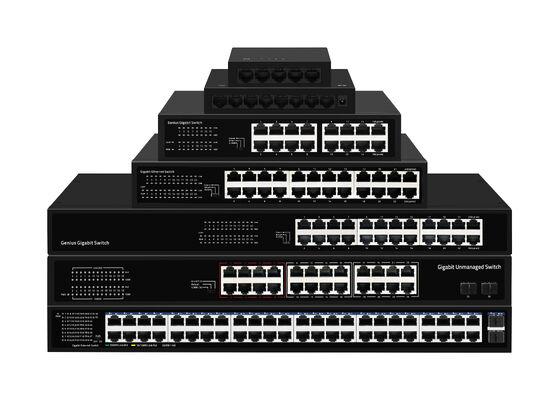

Olycom 24 Port CCTV PoE Switch z 2.5G Fiber uplinks
|
Opis |
Specyfikacja |
|
Model |
OM-2(2)2424-PSE-GE |
|
Interfejs |
24*1Gbps porty PoE 2*2,5 Gbps porty SFP |
|
Standardy portu |
IEEE 802.3: Protokół kontroli dostępu do mediów Ethernet (MAC) IEEE 802.3i: 10BASE-T Ethernet IEEE 802.3u: 100BASE-TX Fast Ethernet IEEE 802.3ab: 1000BASE-T GigabitEthernet IEEE 802.3z: 1000BASE-X Gigabit Ethernet (włókno optyczne) IEEE 802.3x: Kontrola przepływu |
|
Przełączanie szerokości pasma |
58 Gbps |
|
Stawka przesyłania paczek |
43.15Mpps |
|
Pakiet buforowy |
8.4Mbit |
|
Tabela adresów MAC |
16K |
|
Ramka Jumbo |
12Kbytów |
|
WLAN |
Zakres VLAN 1-4094, maksymalny aktywny VLAN wynosi 31 |
|
Sposób przekazywania |
Przechowywanie i przesyłanie |
|
Standardy PoE |
IEEE802.3af (15.4W) IEEE802.3at (30W) |
|
napięcie wyjściowe w porcie PoE |
Prąd stały 44-57V |
|
Porty PoE |
Przesyłki 3-24 PoE o mocy wyjściowej < 30 W Porty 1-2 obsługują HiPoE 60W |
|
Budżet energii elektrycznej PoE |
280 W |
|
Zasilanie |
AC 100-240V 50/60Hz DC 52V 5.77A |
|
Zużycie energii na tablicy głównej |
15.59W |
|
Informacje o strukturze |
Wymiary produktu: 440*204*44mm Wymiary opakowania: 500*290*85 mm Waga netto produktu: 2,84 kg Waga brutto produktu: 3,42 kg |
|
Informacje o opakowaniu |
Rozmiary kartonu: 520*445*310 mm Ilość opakowania: 5 sztuk Waga opakowania: 18,1 kg |
|
Zawartość opakowania |
Przełącznik 1 sztuk, przewód zasilania 1 sztuk, podręcznik 1 sztuk, certyfikat inspekcji 1 sztuk, zestaw do montażu na stojaku 1 para |
|
Ilość wentylatora |
0 |
|
Instalacja |
Płytkowo, do montażu na półce |
|
Ochrona przed przewyższeniami |
Przesyłka prądu w porcie: tryb wspólny 6KV, tryb różniczkowy 2KV (klasa C) Elektrostatyczne ESD: powietrze 8KV, kontakt 6KV (klasa B) Zasilanie: 4KV w trybie wspólnym, 2KV w trybie różniczkowym (klasa B) |
|
Temperatura pracy |
0~40°C |
|
Temperatura przechowywania |
-40~70°C |
|
Operacja wilgotność |
10% ~ 90%, nie kondensujące |
|
Wilgotność w magazynie |
5% do 95%, nie kondensujące |
|
PWR Green LED |
Włączone: Włączone Wyłączone: wyłączone |
|
Porty 1-24 |
Zielona dioda LED włączona: 1 Gbps łącze normalne Żółta dioda LED włączona: 10/100Mbps łącze normalne Wyłączone: łącze zablokowane Przesyłanie danych Powolne migające: gdy wykryje się pętlę lokalną lub krzyżową produktu, port będzie migał powoli |
|
PoE żółta dioda LED |
Włączony: PoE włączony Wyłączone: PoE wyłączone |
|
Porty 25-26 |
Zielona dioda LED włączona: 2,5 Gbps łącze normalne Żółta dioda LED włączona: 1 Gbps łącze normalne Wyłączone: łącze zablokowane Przesyłanie danych |
|
PoE Max Green LED |
Wyłączone: wskazać, że zużycie energii PoE jest mniejsze niż 90% Błysk ((Raz na sekundę): wskazać, że zużycie energii PoE wynosi 90% ≤ P ≤ 95% Włączone: wskazać, że moc PoE jest wykorzystywana w 95% |
|
Przyciski VLAN/Default/Extend Modes |
VLAN: tryb VLAN, porty 1-22 są odizolowane od siebie, komunikują się z portami 25-26 i automatycznie aktywują tryb PoE watchdog Domyślnie: tryb normalny, wszystkie porty mogą komunikować się ze sobą, odległość transmisji wynosi 100 metrów, prędkość transmisji jest 10/100//1000Mbps adaptacyjna ((PoE Watchdog wyłączony) Rozszerzenie: tryb rozszerzenia, gdy port PoE jest w trybie rozszerzenia, porty 17-24 wymuszają 10 Mbps, aby wydłużyć odległość transmisji do 250 metrów i automatycznie aktywować tryb czuwania PoE |
