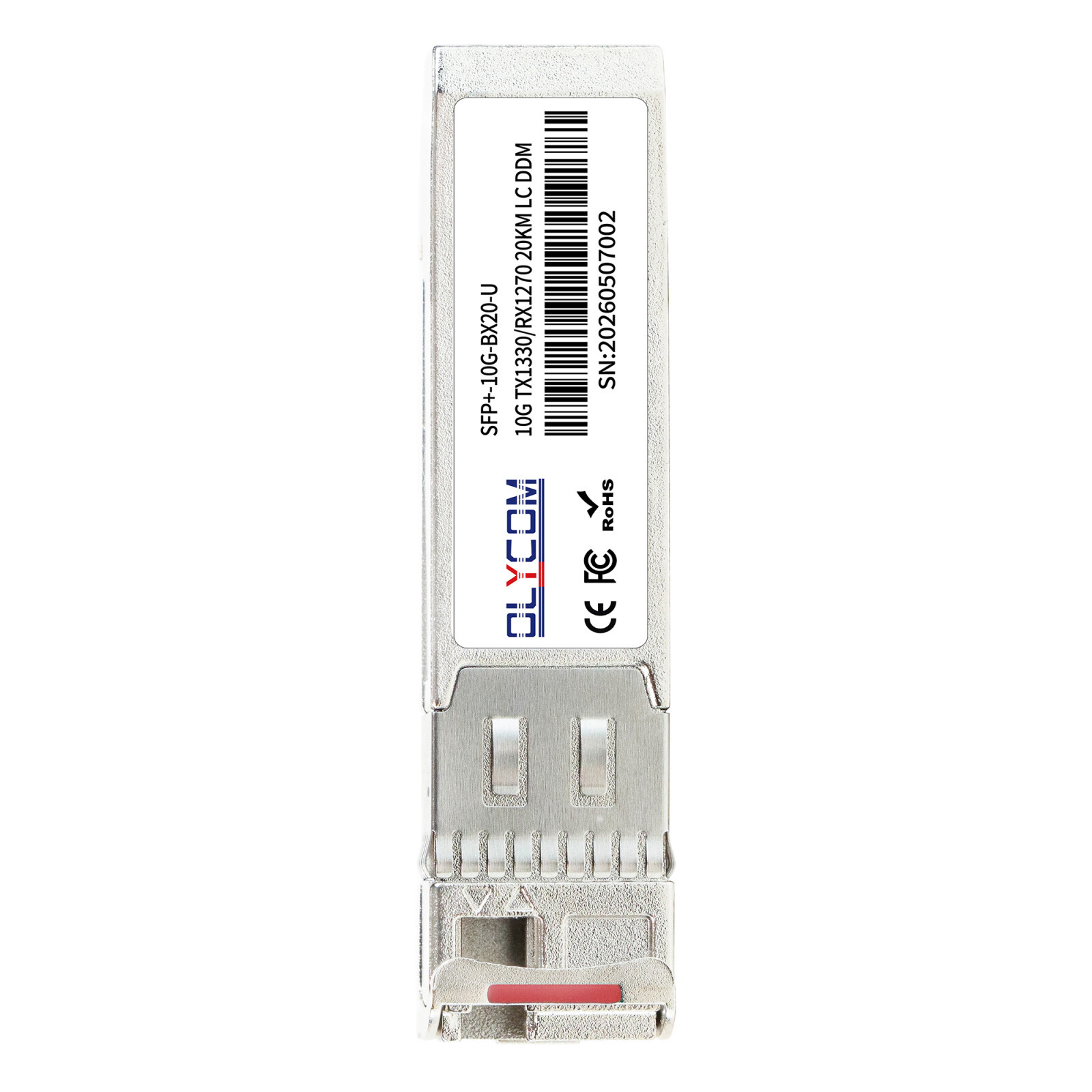

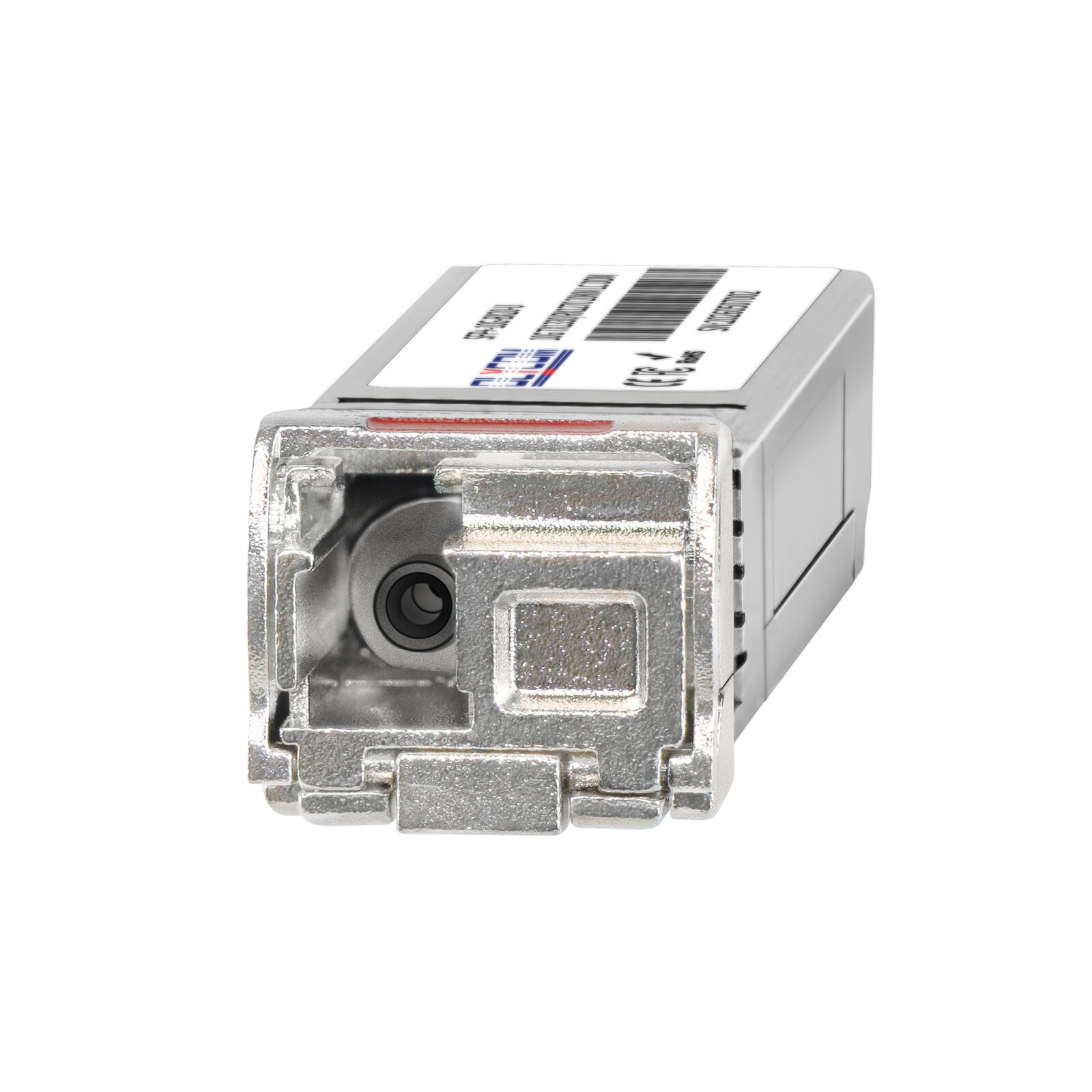

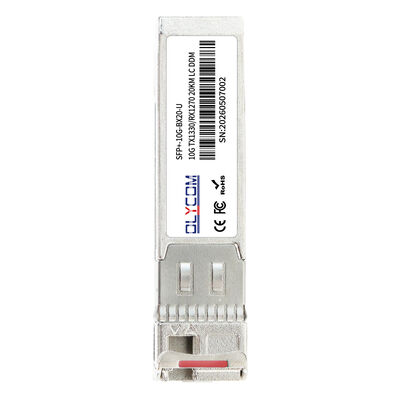

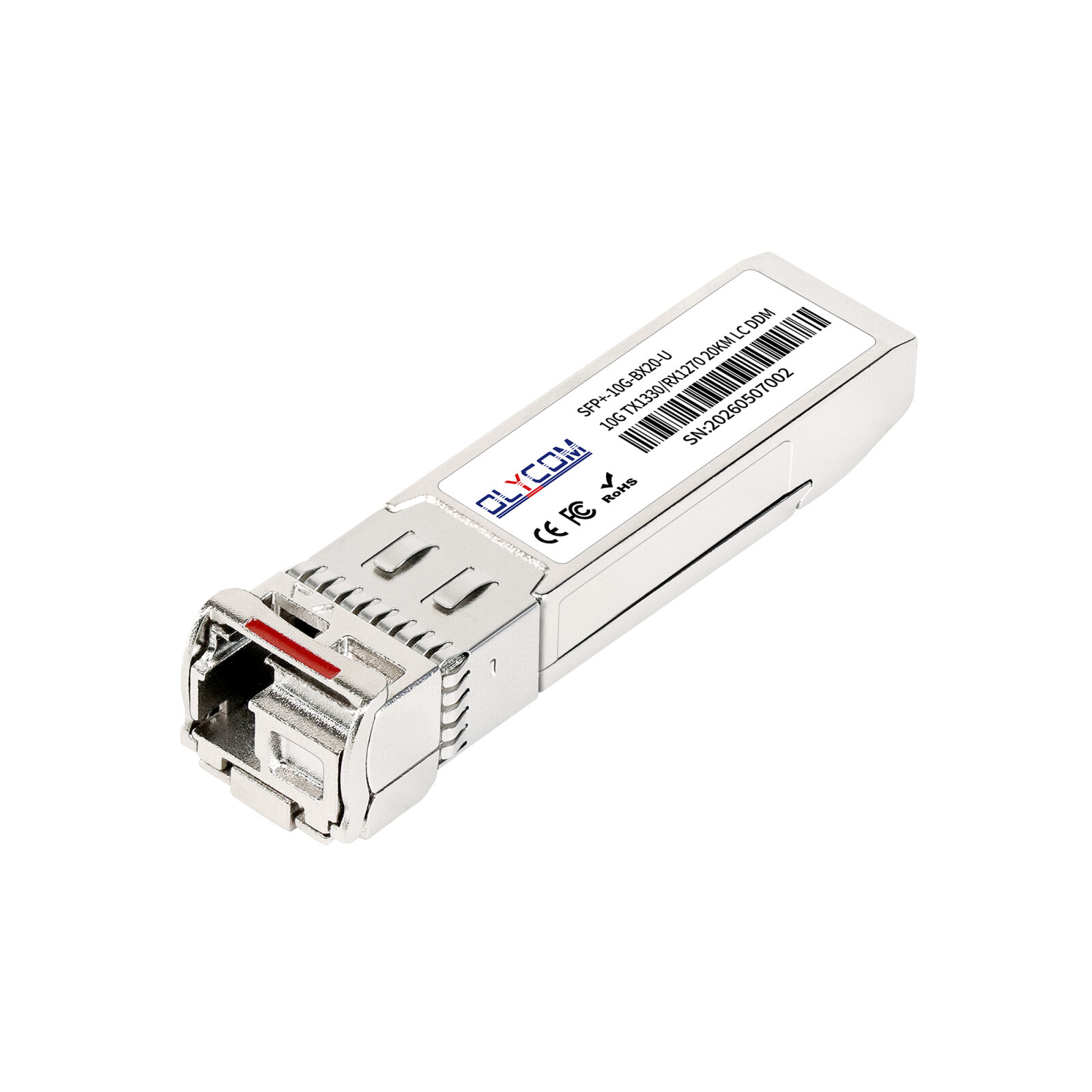

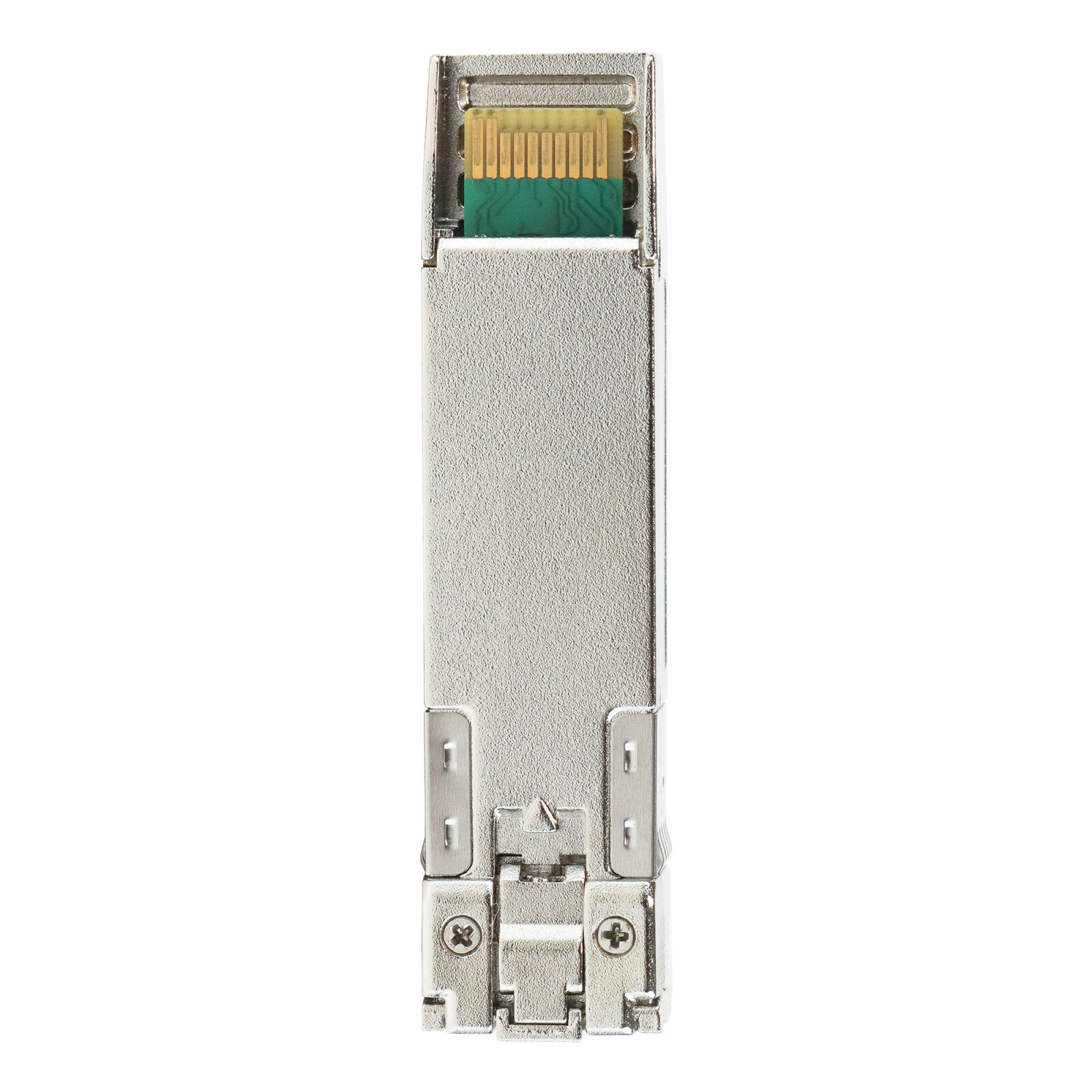

Moduł optyczny 10G Sfp+ jednomodowy 1270/1330nm 20km
Absolutne maksymalne oceny
|
Parametr |
Symbol |
Min |
Maks |
Jednostka |
|
Napięcie zasilania |
Vcc |
-0,5 |
4,5 |
V |
|
Temperatura przechowywania |
TS |
-40 |
+85 |
°C |
|
Wilgotność robocza |
- |
5 |
85 |
% |
Zalecane warunki pracy
|
Parametr |
Symbol |
Min |
Typowy |
Maks |
Jednostka |
|
|
Temperatura obudowy operacyjnej |
Standard |
Tc |
0 |
|
+70 |
°C |
|
Rozszerzony |
-20 |
|
+80 |
°C |
||
|
Przemysłowy |
-40 |
|
+85 |
°C |
||
|
Napięcie zasilania |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Prąd zasilania |
Icc |
|
|
350 |
mama |
|
|
Szybkość transmisji danych |
|
1,0 |
10.3 |
10.7 |
Gb/s |
|
Charakterystyka optyczna i elektryczna
|
Parametr |
Symbol |
Min |
Typowy |
Maks |
Jednostka |
Notatki |
||
|
Nadajnik |
||||||||
|
Środkowa długość fali |
λc |
1260 |
1270 |
1280 |
nm |
|
||
|
Szerokość widmowa(-20dB) |
Δλ |
|
|
1 |
nm |
|
||
|
Współczynnik tłumienia trybu bocznego |
SMSR |
30 |
- |
|
dB |
|
||
|
Średnia moc wyjściowa |
Pna zewnątrz |
-3 |
|
+2 |
dBm |
1 |
||
|
Współczynnik wymierania |
Ostry dyżur |
3.5 |
|
|
dB |
|
||
|
Różnica wahań wejścia danych |
VW |
180 |
|
850 |
mV |
2 |
||
|
Impedancja różnicowa wejścia |
ZW |
90 |
100 |
110 |
Ω |
|
||
|
TX Wyłącz |
Wyłączyć |
|
2.0 |
|
Vcc |
V |
|
|
|
Włączać |
|
0 |
|
0,8 |
V |
|
||
|
Błąd TX |
Wada |
|
2.0 |
|
Vcc |
V |
|
|
|
Normalna |
|
0 |
|
0,8 |
V |
|
||
|
Odbiornik |
||||||||
|
Środkowa długość fali |
λc |
1320 |
1330 |
1340 |
nm |
|
||
|
Czułość odbiornika |
|
|
|
-14.4 |
dBm |
3 |
||
|
Przeciążenie odbiornika |
|
0,5 |
|
|
dBm |
3 |
||
|
LOS cofnij potwierdzenie |
LOSD |
|
|
-15,5 |
dBm |
|
||
|
Twierdzenie LOS |
LOSA |
-30 |
|
|
dBm |
|
||
|
Histereza LOS |
|
0,5 |
|
|
dB |
|
||
|
Różnica wahań sygnału wyjściowego danych |
Vna zewnątrz |
300 |
|
900 |
mV |
4 |
||
|
LOS |
Wysoki |
2.0 |
|
Vcc |
V |
|
||
|
Niski |
|
|
0,8 |
V |
|
|||
Specyfikacje mechaniczne
Często zadawane pytania
OSBLXG20D-23 to optyczny transceiver SFP+ BIDI 10 Gb/s przeznaczony do szybkiej komunikacji optycznej za pośrednictwem światłowodu jednomodowego (SMF). Jest szeroko stosowany w sieciach Ethernet 10G, połączeniach wzajemnych w centrach danych, transporcie LTE i innych łączach optycznych o dużej przepustowości.
Moduł ten obsługuje doOdległość transmisji 20 kmprzez światłowód jednomodowy (SMF), w zależności od warunków systemu i jakości światłowodu.
Tak. Obsługuje pełneDDM w czasie rzeczywistym (DOM)funkcja, w tym:
Pomaga to w konserwacji systemu i rozwiązywaniu problemów z siecią.
Dostępne są dwie wersje:
Nadaje się zarówno do środowisk komercyjnych, jak i przemysłowych.
Jest kompatybilny ze wszystkimi standardowymi urządzeniami hosta SFP+, takimi jak:
