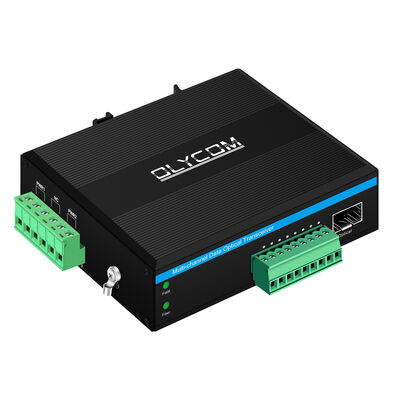

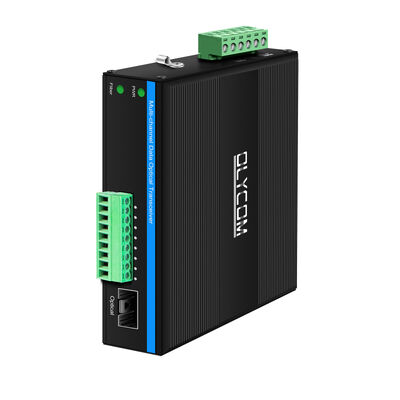

Transceiver optyczny z 4 portami na szynę DIN
|
Optyczny |
|
|
Długość fali |
1310nm/1550nm |
|
Moc wyjściowa |
-8~3dBm |
|
Światłowód |
Tryb jednomodowy (9/125um) 20Km, wielomodowy (50/125um) 5Km, (62,5/125um) 2Km |
|
Czułość odbioru |
-30dBm |
|
Interfejs |
Gniazdo SFP |
|
Zamknięcie kontaktu |
|
|
Wejście sygnału |
Alarm, wejście binarne, obsługa TTL, RS-232/422/485 lub przycisk przełącznika pasywnego |
|
Wyjście sygnału |
Alarm arbitralny, wyjście binarne, obsługa TTL, RS-232/422/485 lub wyjście przekaźnikowe |
|
Interfejs |
Terminal w Feniksie |
|
Elektryczny. Środowiskowy. Mechaniczny |
|
|
Napięcie robocze |
Napięcie stałe 12–52 V |
|
Temperatura robocza |
-40 ℃ ~ + 75 ℃ |
|
Temperatura przechowywania |
-45 ℃ ~ + 85 ℃ |
|
Wilgotność |
0~95% bez kondensacji |
|
Wymiar-samodzielny |
113,8 mm × 93 mm × 35 mm |
|
Waga |
0,30 kg/sztuka |
Kluczowe funkcje
Aplikacja
Rysunek mechaniczny
Opcje zamawiania
|
IM610-4K↑↓WT/R-FC20 |
Złącze stykowe 4-kanałowe Bidi, gniazdo SFP, montaż na szynie DIN |
|
IM610-4K↑↓MT/R-FC5 |
Złącze stykowe 4-kanałowe Bidi, gniazdo SFP, montaż na szynie DIN |
|
Kod numeru pozycji |
|
|
OM600 |
Optyczny nadajnik/odbiornik wideo OM600, samodzielny, stacjonarny 610, styl na 620 kart Seria 613-mini, seria 615-HD |
|
V |
Wideo |
|
A |
Audio |
|
D |
Dane |
|
K |
Alarm (we/wy, zwarcie styku) |
|
P |
Telefon |
|
mi |
Ethernetu |
|
M, W |
Tryb M-Multi, tryb W-Single |
|
S, U |
S-1310nm, U-1550nm |
|
T.R |
T - Nadajnik, R - Odbiornik |
|
FC, ST, SC, LC |
Typ złącza światłowodowego |
|
↑,↓, ↑↓ |
↑- do przodu (z TX do RX), ↓ - do tyłu (z RX do TX), ↑↓- dwukierunkowo |
|
1,2,3,… |
Cyfry poprzedzające ilość sygnału wymaganego kanału |
|
05, 20, 40… |
Cyfry obok odległości roboczej złącza światłowodowego |
