Zamknięcie stykowe na przedłużaczu światłowodowym 8-kanałowy dwukierunkowy DIN35, montowany CE

Przemysłowe zamknięcie styków Olycom na konwerterze łącza światłowodowego

Wstęp

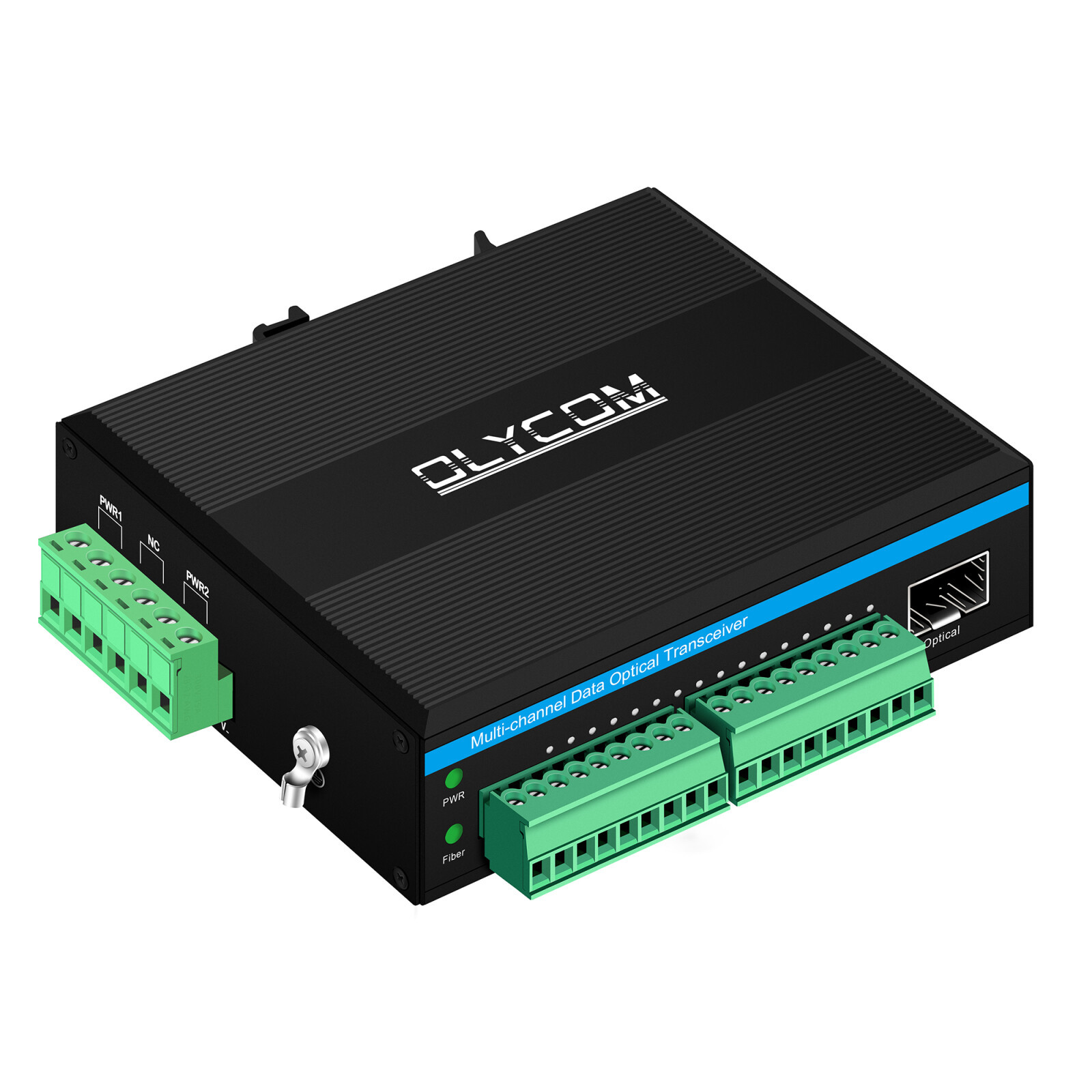

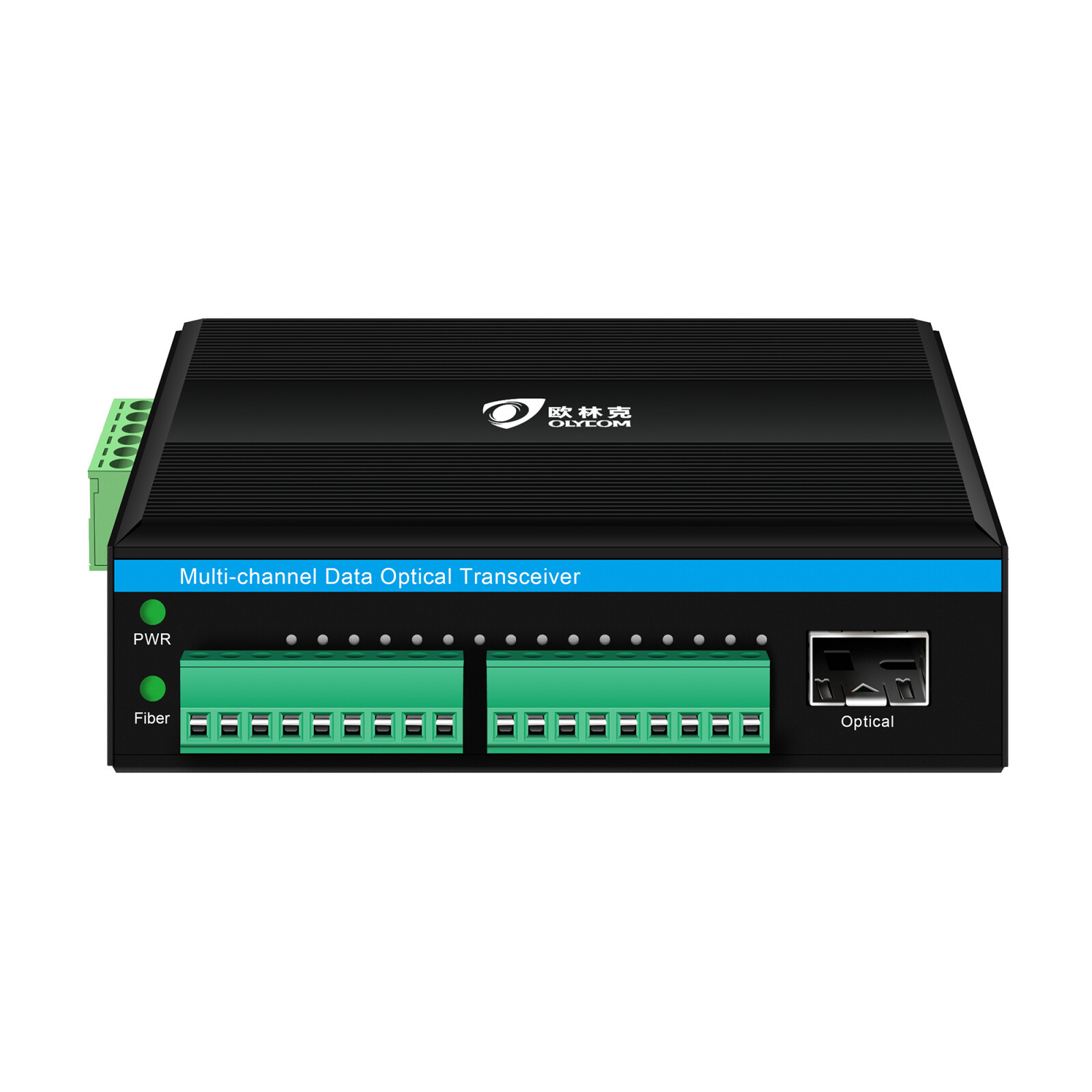

• Zaprojektowany dla systemów monitorowania i sterowania o znaczeniu krytycznym, Olycom IM610-8KWTR to wytrzymały konwerter optoelektroniczny montowany na szynie Din, który przesyła do ośmiu niezależnych sygnałów zwarcia styków (alarmowych/binarnych) za pośrednictwem pojedynczego światłowodu.
• Wykorzystując technologię WDM (Wavelength Division Multiplexing), osiąga dwukierunkową komunikację w trybie pełnego dupleksu na tylko jednej żyłie, drastycznie zmniejszając koszty infrastruktury kablowej i upraszczając wdrożenia na długich dystansach.
• Szeroki zakres napięcia wejściowego (12–52 V DC) i dobór komponentów klasy przemysłowej zapewniają niezawodną pracę w trudnych warunkach, od mrozu po palący upał, co czyni go idealnym szkieletem dla rozproszonych sieci wykrywania i uruchamiania.

Punktory

• Prawdziwa izolacja galwaniczna – eliminuje zakłócenia elektromagnetyczne, RFI i kłopotliwe pętle uziemienia, zapewniając czystą transmisję sygnału nawet w podstacjach elektroenergetycznych lub halach produkcyjnych, w których występują zakłócenia elektryczne.
• Ekstremalny budżet optyczny – obsługuje straty łącza do 30 dB, umożliwiając elastyczną instalację na odległościach od 2 km (wielomodowy) do 80 km (jednomodowy) bez wzmacniaczy.
• Wszechstronna kompatybilność we/wy – przyjmuje i wysyła sygnały TTL, RS-232/422/485 lub przełącznika ze stykiem bezpotencjałowym, a także może sterować wyjściami przekaźnikowymi do bezpośredniego sterowania siłownikiem.
• Trwała konstrukcja – działa w temperaturach od -40°C do +75°C i jest odporna na wilgoć bez kondensacji w zakresie 0–95%, ze zintegrowaną ochroną odgromową/przepięciową do instalacji zewnętrznych lub odsłoniętych.

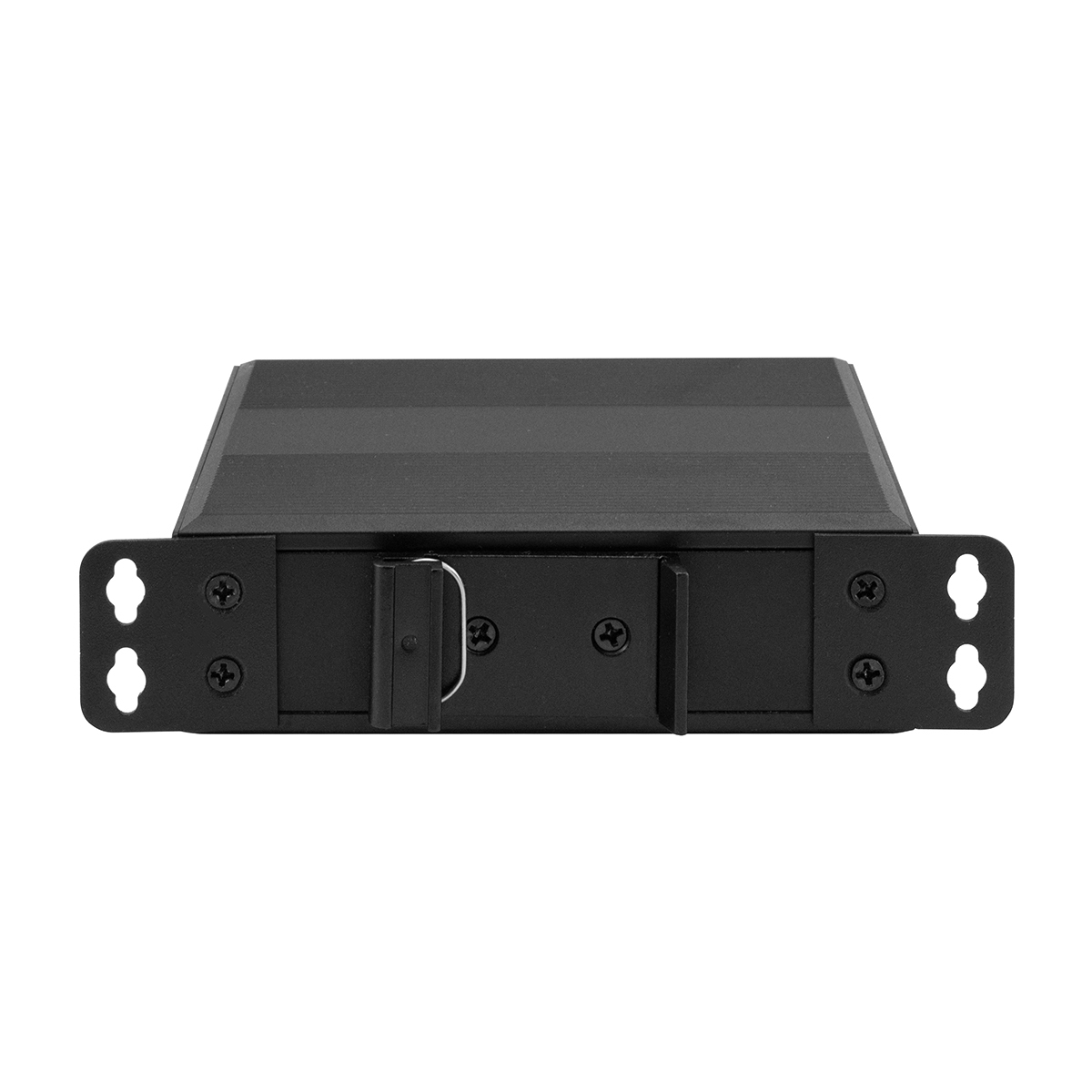

• Kompaktowy i łatwy w obsłudze – zajmująca niewiele miejsca obudowa o wymiarach 113,8 × 93 × 35 mm, niewielka waga 0,30 kg i interfejs optyczny oparty na SFP umożliwiają szybką wymianę obiektów i przyszłościowe aktualizacje.

Aplikacja

• IM610-8KWTR doskonale sprawdza się w scenariuszach, w których najważniejsze jest niezawodne monitorowanie stanu na duże odległości i zdalne sterowanie.
• Typowe przypadki użycia obejmują:
• Infrastruktura transportowa – panele alarmowe punktów poboru opłat, wykrywanie wtargnięć na obwodzie drogi ekspresowej i systemy powiadamiania ratunkowego w tunelach.
• Miejskie sieci nadzoru — informacje zwrotne o stanie sygnalizacji świetlnej w całym mieście i łączność zwrotna z czujnikami bezpieczeństwa na potrzeby inicjatyw związanych z bezpiecznym miastem.
• Zasoby przemysłowe i użyteczności publicznej — zdalne alarmy poziomu w zbiornikach, monitorowanie położenia zaworów rurociągów i raportowanie stanu wyłączników podstacji w sektorach ropy naftowej, gazu i energii elektrycznej.
• Obiekty publiczne i obiekty krytyczne – czujniki pożaru/włamania na stadionach, lotniskach, stacjach kolejowych
• Transmisja i wydarzenia – sygnalizacja usterek sprzętu w czasie rzeczywistym dla łańcuchów transmisji telewizji na żywo/audio, zapewniająca nieprzerwaną dostawę programu.

Wymiar

Ramy kontroli jakości

1. Standardy
Zgodność z ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Dostosuj się do specyfikacji klienta i kluczowych wskaźników wydajności

2. Proces
IQC: Sprawdź komponenty (optykę, PCB, zasilanie)
Produkcja: AOI + weryfikacja montażu
Funkcjonalne: przepustowość, VLAN/QoS, długość fali, OSNR
Niezawodność: Testy temperatury, wilgotności i wibracji
Wypalenie: Naprężenie obciążenia + monitorowanie stabilności
Finał: Inspekcja + pełna kontrola działania

3. Narzędzia
OSA, generator ruchu, analizator protokołów
Systemy do testowania warunków środowiskowych i wibracji

4. System
Pełna identyfikowalność, zapisy testów, oprogramowanie kontroli jakości

5. Poprawa
Analiza przyczyn źródłowych + pętla opinii klientów
