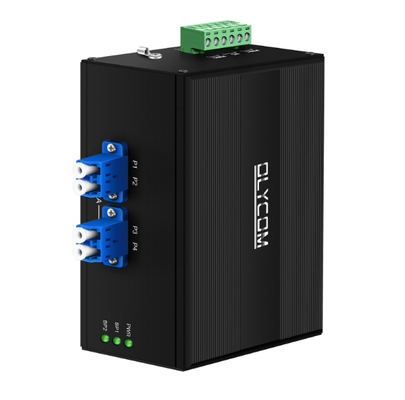

Jednostka obejścia światłowodowego o podwójnej mocy AC/DC Olycom
|
Nazwa produktu |
Bypass włókna |
|

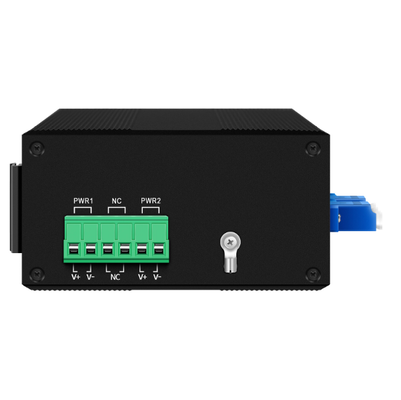

Interfejs zasilania |
Standardowy przemysłowy blok końcowy. |
|
Ochrona przed polaryzacją |
Wsparcie |
|
Interfejs światłowodowy |
LC |
|
Zakres długości fali |
850±40/1300±40nm; 1260~1650nm |
|
Długość fali badawczej |
850/1300nm; 1310/1550nm |
|
Wprowadzenie straty |
Typ:00,6 dB Max:1.0 dB; Typ:0.6dB Max:10,0 dB |
|
Strata zwrotu |
MM≥30 dB SM≥50 dB |
|
Wykrycie kanału |
MM≥30 dB SM≥50 dB |
|
Utrata polaryzacji |
≤ 0,05 dB |
|
Utrata długości fali |
≤ 0,05 dB |
|
Utrata temperatury |
≤ 0,05 dB |
|
Powtarzalność |
≤ 0,05 dB |
|
Wprowadzenie mocy |
Prąd stały: 12-52VDC, prąd przemienny: 110-240VAC |
|
Żywotność |
≥100000000 razy |
|
Czas przełączania |
≤ 10 ms |
|
Moc optyczna przesyłowa |
≤ 500 MW |
|
Środowisko |
Temperatura robocza: -20° ≈ 70°C Temperatura przechowywania: -40°C - 85°C |
|
Informacje mechaniczne |
Muszelka: Muszelka z metalu falistego Klasa bezpieczeństwa: IP40 Wymiary: 113,8 x 93 x 46 mm Sposób montażu:mocowanie na szybie |
Przegląd przejścia na DIP
Ta jednostka pominięcia światłowodowego jest wyposażona w 8-pozycyjną matrycę przełączników DIP przeznaczoną wyłącznie do sterowania czasem opóźnienia włączania.
Każdy przełącznik odpowiada stałemu parametrowi opóźnienia 1 ̇8 minut, oferując konfigurację ręczną z jednym kliknięciem bez oprogramowania lub zewnętrznych sterowników.
Jest to podstawowa funkcja dostosowywania dostosowana do testów optycznych i etapów odzyskiwania sieci.
Podstawowa logika pracy
1. Standardowe ustawienie fabryczne (wszystkie przełączniki DIP wyłączone)
Gdy każdy przełącznik pozostaje w pozycji wyłączonej, obwód czasu opóźnienia jest całkowicie wyłączony.Przejście światłowodowe natychmiast przełącza się z powrotem do normalnych ścieżek optycznych z zerowym czasem oczekiwania, który pasuje do większości standardowych systemów monitorowania komunikacji, które wymagają natychmiastowego odzyskania połączenia po odzyskaniu mocy.
2. Aktywacja opóźnienia (jednorazowy przełącznik włączony, inne wyłączone)
Włączenie jednego wyznaczonego przełącznika DIP do ON w celu uruchomienia funkcji czasowania; każda pozycja mapowana do ustalonego czasu odliczania:
1-MIN DIP ON: 1 minuta trwania w stanie obejścia przed powrotem do normalnego kanału optycznego
2-minutowe włączenie: 2-minutowe opóźnienie
3-minutowe włączenie: 3-minutowe opóźnienie
4-minutowe włączenie: 4-minutowe opóźnienie
5-minutowe włączenie: 5-minutowe opóźnienie
6-minutowe włączenie: 6-minutowe opóźnienie
7-minutowe włączenie: 7 minut opóźnienia
8-minutowy DIP ON: 8-minutowe opóźnienie
3. Pełna sekwencja operacyjna z włączonym opóźnieniem
Wypadek zasilania → urządzenie automatycznie przechodzi przez ścieżkę optyczną, aby utrzymać połączenie włókna rdzenia
Zasilanie odzyskuje → zegar zaczyna odliczać według ustawionej wartości DIP
Podczas okna odliczania moduł pozostaje zablokowany w trybie obejścia i nie wróci do normalnego kanału
Po upływie ustawionego wcześniej czasu przełącznik optyczny automatycznie przechodzi z powrotem do standardowego trybu trasowania sygnału
Kluczowe zasady stosowania
Włączanie tylko jednego przełącznika DIP na włączony w tym samym czasie; wielokrotne jednocześnie włączane przełączniki spowoduje awarię logiki czasowania i nieokreślone zachowanie opóźnienia.
Wszelkie zmiany ustawień DIP mają zastosowanie dopiero po przejściu przez urządzenie pełnego cyklu zasilania.
Czasomierz automatycznie się zresetuje, jeśli w fazie odliczania ponownie zostanie wyłączony zasilanie.
Scenariusze zastosowania funkcji opóźnienia DIP
1Automatyczne testowanie partii komponentów optycznych
Inżynierowie ustalili opóźnienie 1 8 minut, aby zachować wystarczający czas na kalibrację przyrządu, pobieranie próbek danych i resetowanie sprzętu bez nieoczekiwanego przełączania ścieżki optycznej w trakcie badania.
2. Wieloetapowe odzyskiwanie błędów sieci
W przypadku dużych sieci światłowodowych z wieloma urządzeniami kaskadowymi ustawienia opóźnienia stopniowego uniemożliwiają jednoczesne przełączanie masową ścieżki optycznej, co może wywoływać przejściowe fale sygnału lub pękanie łącza.
3Utrzymanie sprzętu na miejscu
Przy wymianie nadajników optycznych lub węzłów pośrednich technicy ustalają dłuższe opóźnienie, aby utrzymać łączność obejściową w całym oknie konserwacji bez ręcznej rekonfiguracji.
4Przemysłowe systemy transmisji optycznej
Stabilne przełączanie czasowe unika częstego przełączania ścieżki optycznej spowodowanego chwilowym spadkiem mocy w warunkach trudnych dla fabryki, energii i transportu kolejowego.
Kluczowe cechy
1Najwyższa wydajność optyczna
Ma bardzo niską stratę wstawienia i minimalne osłabienie sygnału indukowane długością fali / temperaturą / polaryzacją,w połączeniu z wyjątkowym tłumieniem krzyżówki w celu wyeliminowania zakłóceń sygnału między kanałami światłowodowymi; wersje światłowodowe multimodowe i jedno-modowe spełniają wymagania w zakresie transmisji sygnału optycznego w pełnym zakresie pasma.
2. Elastyczna kontrola opóźnienia czasowego
Wbudowany wieloprędkowy przełącznik DIP z regulowanymi trybami opóźnienia 1 ′ 8 minut; domyślnie w fabryce wyłącza się funkcję opóźnienia do natychmiastowego przełączania,umożliwienie dostosowania czasu uruchomienia automatycznych przepływów pracy badań optycznych.
3. Wprowadzanie podwójnego zasilania
obsługuje szeroki zasięg 12 ′52 VDC i 110 ′240 VAC podwójny dostęp do zasilania z wbudowaną ochroną odwrotnej biegunowości,skuteczne zapobieganie uszkodzeniu wewnętrznych komponentów optycznych i elektrycznych przez niezgodności zasilania.
4- silna adaptacja przemysłowa
szeroki zakres temperatury roboczej od -20°C do 70°C, metalowa obudowa odporna na pył IP40,długą żywotność ponad 100 milionów cykli przełączania i szybką prędkość przełączania sygnału ≤ 10 ms dla ciągłej długotrwałej eksploatacji przemysłowej.
5Kompaktny i łatwy w obsłudze
Standardowe porty światłowodowe LC i przemysłowe złącza zasilania końcowe; konstrukcja montażu szyny DIN oszczędza przestrzeń w szafce, bezproblemowo kompatybilna z zintegrowanymi systemami komunikacji światłowodowej o wysokiej gęstości.
Wymiar
