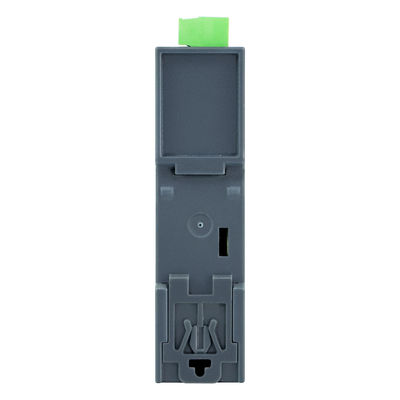

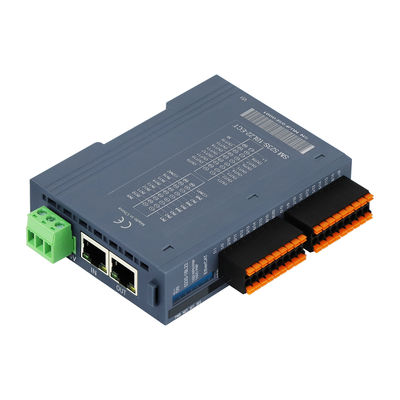

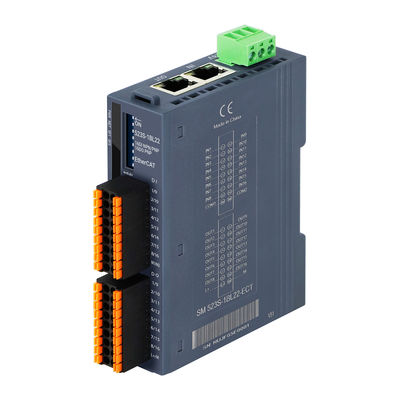

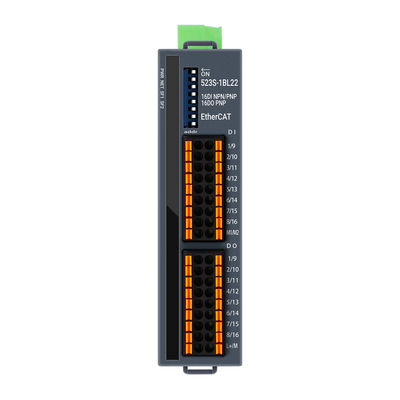

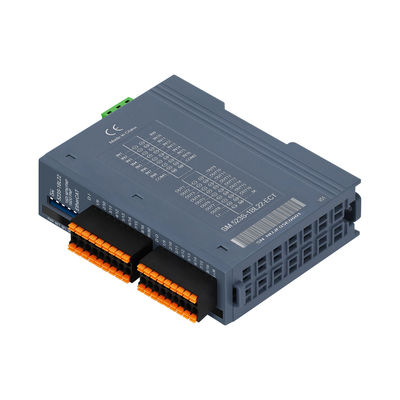

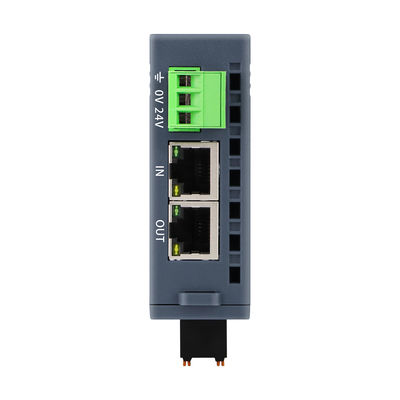

100Mbit/s 2 RJ45 EtherCAT Protocol PAL I/O System
16DI 16DO PNP output Din Rail I/O Module
Funkcje produktu systemu we/wy PAL
Specyfikacja z sprzęgacz rozszerzalny EtherCAT
| Model | Moduł podrzędny OM52xS EtherCAT |
| Specyfikacje techniczne | |
| Napięcie robocze | 24VDC (zakres napięcia 18VDC~28VDC) |
| Straty prądu roboczego | W zależności od różnych modeli produktów, szczegółowe informacje można znaleźć w instrukcji produktu |
| Ochrona zasilania | Ochrona przed odwrotnym podłączeniem, absorpcja przepięć |
| Interfejs komunikacyjny | 2*RJ45 |
| Typ złącza zasilania | Złącze wtykowe, port połączeniowy ze śrubami |
| Typ złącza sygnałowego | Złącze wtykowe, port połączeniowy PUSH-IN |
| Wskaźnik wyświetlacza | Zasilanie, zielony wskaźnik NET, czerwony wskaźnik SF, zielony wskaźnik sygnału IO |
| Protokół | EtherCAT |
| Kategorie stacji nadrzędnej i podrzędnej | samodzielne urządzenia podrzędne |
| Główne punkty we/wy | Tak, szczegółowe informacje można znaleźć w danych zamówieniowych |
| Próg ochrony nadprądowej | 1,5A, 5ms |
| Czas odpowiedzi we/wy | Minimum 500us |
| Skalowalność | Nie obsługuje rozszerzeń |
| Długość kabla (ekranowany) | Maksymalnie 500m |
| Długość kabla (nieekranowany) | Maksymalna długość punktu wejściowego wynosi 300m, a maksymalna długość punktu wyjściowego wynosi 150m |
| Ustawienia stacji podrzędnej | |
| Ustawienia adresu | Konfiguracja za pomocą przełącznika DIP lub stacji nadrzędnej |
| Maksymalna liczba stacji na segment | 255 (konkretna liczba obsługiwanych stacji jest określona przez stację nadrzędną) |
| Work Środowisko | |
| Temperatura robocza | -20~60°C |
| Wilgotność robocza | 5%~90% (bez kondensacji) |
| Stopień ochrony | IP20 |
| Wymiary (dł.* szer. * wys.) | 27mm*94mm*114mm |
Pakowanie
Szczegóły zamówienia
| Specyfikacje | Nr produktu |
| Moduł samodzielny OM521S, magistrala EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym przełącznikiem DIP do ustawiania adresu ID stacji, produkt jest wyposażony w 32DI (wspólna anoda/wspólna anoda wejście), nie obsługuje wewnętrznego modułu rozszerzenia magistrali, stopień ochrony IP20, obsługuje instalację na szynie DIN DN35 |
OM521S-1BL22-ECT |
| Moduł samodzielny OM522S, magistrala EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym przełącznikiem DIP do ustawiania adresu ID stacji, produkt jest wyposażony w 32DO (wyjście PNP), nie obsługuje wewnętrznego modułu rozszerzenia magistrali, stopień ochrony IP20, obsługuje instalację na szynie DIN DN35 |
OM522S-1BL22-ECT |
| Moduł samodzielny OM522S, magistrala EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym przełącznikiem DIP do ustawiania adresu ID stacji, produkt jest wyposażony w 32DO (wyjście NPN), nie obsługuje wewnętrznego modułu rozszerzenia magistrali, stopień ochrony IP20, obsługuje instalację na szynie DIN DN35 |
OM522S-1NL22-ECT |
| Moduł samodzielny OM523S, magistrala EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym przełącznikiem DIP do ustawiania adresu ID stacji, produkt jest wyposażony w 16DI (wspólna anoda/wspólna anoda wejście) i 16DO (wyjście PNP), nie obsługuje wewnętrznego modułu rozszerzenia magistrali, stopień ochrony IP20, obsługuje instalację na szynie DIN DN35 |
OM523S-1BL22-ECT |
| Moduł samodzielny OM523S, magistrala EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym przełącznikiem DIP do ustawiania adresu ID stacji, produkt jest wyposażony w 16DI (wspólna anoda/wspólna anoda wejście), 16DO (wyjście NPN), nie obsługuje wewnętrznego modułu rozszerzenia magistrali, stopień ochrony IP20, obsługuje instalację na szynie DIN DN35 |
OM523S-1NL22-ECT |
| Moduł samodzielny OM523S, moduł samodzielny SM523S, magistrala EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym przełącznikiem DIP do ustawiania adresu ID stacji, produkt jest wyposażony w 16DI (wspólna anoda/wspólna anoda wejście) i 12DO (wyjście przekaźnikowe), nie obsługuje wewnętrznego modułu rozszerzenia magistrali, stopień ochrony IP20, obsługuje instalację na szynie DIN DN35 |
OM523S-1HJ22-ECT |
| Moduł samodzielny OM524S, magistrala EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym przełącznikiem DIP do ustawiania adresu ID stacji, produkt jest wyposażony w 16DI (wspólna anoda/wspólna anoda wejście) i 16DIO (wejście NPN/wyjście NPN konfigurowalne, 2-kanałowa konfiguracja grupowa), nie obsługuje wewnętrznego modułu rozszerzenia magistrali, stopień ochrony IP20, obsługuje instalację na szynie DIN DN35 |
OM524S-2NL22-ECT |
| Moduł samodzielny OM525S, magistrala EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym przełącznikiem DIP do ustawiania adresu ID stacji, produkt jest wyposażony w 16DO (wyjście NPN) i 16DIO (wejście NPN/wyjście NPN konfigurowalne, 2-kanałowa konfiguracja grupowa), nie obsługuje wewnętrznego modułu rozszerzenia magistrali, stopień ochrony IP20, obsługuje instalację na szynie DIN DN35 |
OM525S-3NL22-ECT |
| Moduł samodzielny OM526S, magistrala EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym przełącznikiem DIP do ustawiania adresu ID stacji. Produkt jest wyposażony w 16DIO (typ NPN, 2-kanałowa konfiguracja grupowa wejście lub wyjście), nie obsługuje wewnętrznego modułu rozszerzenia magistrali, stopień ochrony IP20, obsługuje instalację na szynie DIN DN35 |
OM526S-1NH22-ECT (produkt w planowaniu) |
